Bạn có bao giờ nghĩ về những “cánh cổng” vật lý trên chiếc máy tính, điện thoại, hay thậm chí là bộ điều khiển barrier tự động? Chúng là những cổng kết nối—những giao diện nhỏ bé nhưng nắm giữ sứ mệnh truyền tải dữ liệu, hình ảnh, âm thanh và cả năng lượng. Nếu ví một hệ thống công nghệ là một thành phố, thì các cổng kết nối chính là những con đường huyết mạch và những cánh cổng kiểm soát giao thông.
Với kinh nghiệm hơn một thập kỷ làm việc trong lĩnh vực tích hợp hệ thống kiểm soát ra vào và kiểm soát xe tại TTZ Việt Nam, tôi hiểu rõ rằng sự lựa chọn và chất lượng của những cổng kết nối này ảnh hưởng trực tiếp đến sự ổn định và tốc độ của toàn bộ hệ thống. Từ một camera IP dùng cổng Ethernet để truyền dữ liệu, cho đến một bộ điều khiển barrier dùng cổng COM để giao tiếp lệnh, mọi chi tiết đều quan trọng.
Cổng kết nối là gì?
Nói một cách đơn giản và thân thiện nhất, cổng kết nối (hoặc port) là một giao diện vật lý trên một thiết bị (máy tính, màn hình, máy chủ, bộ điều khiển…) cho phép nó giao tiếp và trao đổi thông tin hoặc năng lượng với các thiết bị bên ngoài.
Hãy tưởng tượng bạn đang pha cà phê. Cổng kết nối chính là ổ cắm điện (truyền năng lượng), hoặc vòi nước (truyền chất lỏng). Trong thế giới công nghệ, chúng có ba chức năng chính:
- Truyền dữ liệu: Trao đổi thông tin giữa các thiết bị (ví dụ: truyền tập tin từ ổ đĩa ngoài qua cổng USB).
- Truyền tín hiệu đa phương tiện: Truyền tải hình ảnh và âm thanh (ví dụ: kết nối TV qua cổng HDMI).
- Truyền năng lượng (Sạc): Cấp nguồn cho thiết bị (ví dụ: sạc điện thoại qua cổng USB Type C).
Mỗi loại cổng đều tuân thủ một tiêu chuẩn (standard) cụ thể về hình dạng, số lượng chân kết nối, tốc độ truyền tải tối đa và giao thức giao tiếp. Sự tuân thủ này là yếu tố then chốt, đảm bảo rằng thiết bị của hãng A có thể “nói chuyện” được với thiết bị của hãng B một cách đồng nhất và đáng tin cậy.

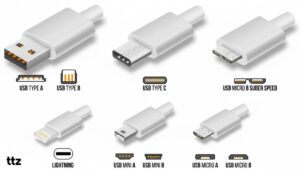

Các cổng kết nối thông dụng hiện nay
Thế giới công nghệ luôn thay đổi, nhưng một số cổng kết nối vẫn duy trì vai trò không thể thiếu. Việc hiểu rõ ưu nhược điểm của chúng giúp chúng ta xây dựng nên những giải pháp kiểm soát ra vào vừa hiện đại vừa ổn định.

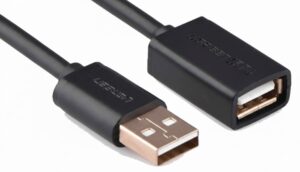

Cổng USB A
Cổng USB-A (Universal Serial Bus Type A) là cổng kết nối kinh điển, hình chữ nhật dẹt mà bạn đã quen thuộc trong suốt hơn hai thập kỷ qua. Đây là cổng tiêu chuẩn trên hầu hết máy tính và sạc, chuyên dùng để kết nối các thiết bị ngoại vi như chuột, bàn phím, ổ cứng di động, và các thiết bị đọc thẻ.
- Đặc điểm: Thiết kế cắm hai chiều không đối xứng (bạn phải cắm đúng chiều).
- Các phiên bản phổ biến:
- USB 2.0 (tối đa 480 Mbps): Thường có màu đen.
- USB 3.0/3.1 Gen 1/3.2 Gen 1 (tối đa 5 Gbps): Thường có màu xanh dương.
- USB 3.1 Gen 2/3.2 Gen 2 (tối đa 10 Gbps): Thường có màu xanh ngọc hoặc đỏ.
- Ứng dụng trong kiểm soát ra vào: Kết nối các đầu đọc thẻ USB, các thiết bị lập trình và cấu hình hệ thống ban đầu, hoặc kết nối máy in vé/hóa đơn.

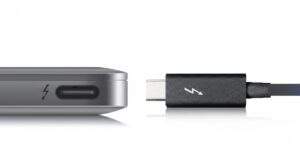

Cổng Thunderbolt
Thunderbolt là một giao thức truyền tải dữ liệu siêu tốc do Intel phát triển, sử dụng giao diện vật lý của cổng USB Type C hoặc Mini DisplayPort (các phiên bản cũ). Nó không chỉ truyền dữ liệu mà còn có khả năng truyền hình ảnh chất lượng cao và năng lượng.
- Đặc điểm: Tốc độ vượt trội, khả năng xâu chuỗi (daisy-chain) nhiều thiết bị.
- Các phiên bản phổ biến:
- Thunderbolt 3: Tốc độ 40 Gbps, sử dụng cổng USB-C.
- Thunderbolt 4: Vẫn 40 Gbps, nhưng yêu cầu băng thông video/dữ liệu tối thiểu nghiêm ngặt hơn, hỗ trợ hai màn hình 4K.
- Ứng dụng: Chủ yếu dùng trong môi trường máy chủ, workstation để kết nối các thiết bị lưu trữ RAID tốc độ cao, hoặc màn hình độ phân giải cực lớn cho phòng điều khiển an ninh.

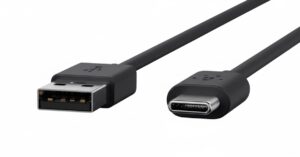

Cổng USB Type C
Cổng USB Type C (hay USB-C) là tiêu chuẩn kết nối đa năng nhất hiện nay. Nó nổi bật với thiết kế đối xứng, cho phép cắm cáp theo bất kỳ chiều nào—một cải tiến “giải thoát” người dùng khỏi sự phiền phức của USB-A.
- Đặc điểm: Thiết kế nhỏ gọn, cắm đảo chiều được, hỗ trợ nhiều chế độ thay thế (Alternate Modes).
- Khả năng đa dụng:
- Truyền dữ liệu (lên đến 20 Gbps hoặc 40 Gbps tùy theo giao thức USB 4/Thunderbolt).
- Truyền video (qua DisplayPort Alt Mode hoặc HDMI Alt Mode).
- Truyền năng lượng (Power Delivery – sạc nhanh lên đến 240W).
- Tầm quan trọng: Sự đa năng của USB-C đang dần thay thế nhiều cổng khác trên các thiết bị hiện đại.

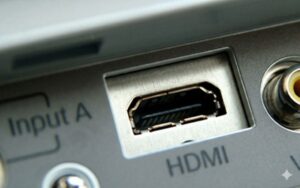

Cổng HDMI
Cổng HDMI (High-Definition Multimedia Interface) là tiêu chuẩn “vua” trong việc truyền tải tín hiệu video và âm thanh kỹ thuật số không nén chất lượng cao. Nó là cổng kết nối mặc định cho TV, màn hình, máy chiếu, và các thiết bị phát đa phương tiện.
- Đặc điểm: Truyền tải đồng thời cả video và audio trên cùng một cáp.
- Các phiên bản phổ biến (Thông số kỹ thuật băng thông):
- HDMI 1.4: Băng thông 10.2 Gbps, Hỗ trợ 4K ở 30Hz.
- HDMI 2.0: Băng thông 18 Gbps, Hỗ trợ 4K ở 60Hz.
- HDMI 2.1: Băng thông 48 Gbps (sử dụng nén DSC), Hỗ trợ 4K ở 120Hz và 8K ở 60Hz.
- Ứng dụng trong an ninh: Kết nối đầu ghi hình (NVR/DVR) với màn hình giám sát tại phòng điều khiển, đảm bảo chất lượng hình ảnh sắc nét từ hệ thống camera an ninh.

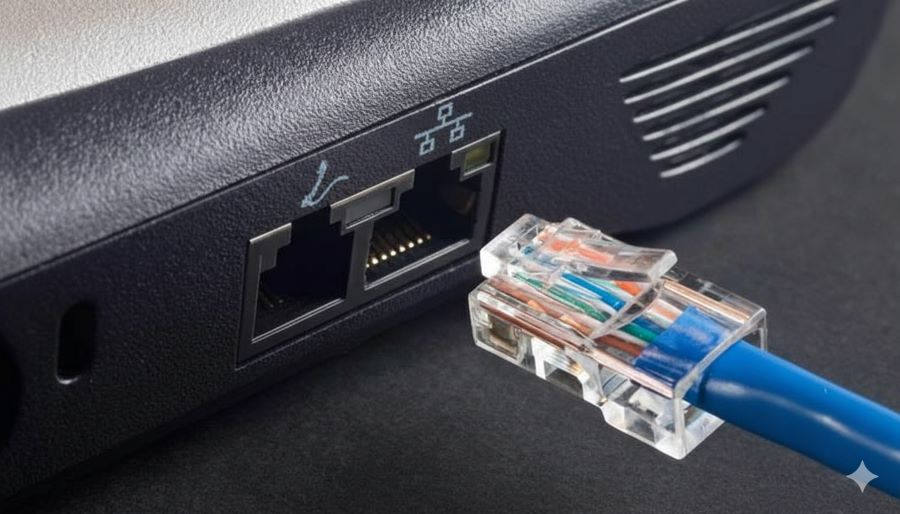

Cổng Ethernet
Cổng Ethernet (thường là chuẩn RJ45) là cổng kết nối dữ liệu có dây quan trọng nhất trong mạng máy tính và hệ thống an ninh. Nó sử dụng cáp xoắn đôi (UTP/STP) để truyền tải gói tin mạng theo giao thức Ethernet.
- Đặc điểm: Độ ổn định cao, khả năng truyền tải dữ liệu qua khoảng cách lớn (lên đến 100m cho mỗi phân đoạn cáp), và đặc biệt là khả năng PoE (Power over Ethernet).
- Phân tích Chuyên sâu về Tiêu chuẩn Mạng và Điện tử (PoE):
- Cáp mạng và Băng thông: TTZ thường sử dụng cáp Cat5e hoặc Cat6 cho hầu hết các dự án. Đối với hệ thống Camera LPR độ phân giải cao, chúng tôi ưu tiên Cat6 để đảm bảo băng thông ổn định 1 Gbps (Gigabit Ethernet) và giảm thiểu hiện tượng Crosstalk.
- Tiêu chuẩn PoE: Khả năng cấp nguồn qua cáp mạng (PoE) là bắt buộc cho thiết bị ngoài trời. Chúng tôi sử dụng các chuẩn:
- IEEE 802.3af (PoE): Cung cấp tối đa 15.4W (thực tế tại thiết bị là 12.95W).
- IEEE 802.3at (PoE+): Cung cấp tối đa 30W (thực tế tại thiết bị là 25.5W).
- IEEE 802.3bt (PoE++): Cung cấp công suất cao hơn (lên đến 60W hoặc 100W) cho các thiết bị cần sưởi ấm hoặc camera PTZ chuyên dụng.
- Tối ưu hóa Hiệu suất: Để đảm bảo luồng dữ liệu biển số xe (vốn là dữ liệu ưu tiên) luôn được xử lý nhanh, TTZ thường cấu hình các VLAN (Mạng LAN ảo) để cô lập mạng camera và áp dụng chính sách Quality of Service (QoS) trên các thiết bị chuyển mạch (Switch) công nghiệp để ưu tiên gói tin quan trọng, giảm thiểu độ trễ.
- Ứng dụng trong kiểm soát: Kết nối Camera IP LPR và bộ điều khiển trung tâm qua mạng LAN/Internet.

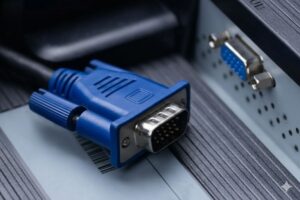

Cổng VGA
Cổng VGA (Video Graphics Array) là cổng kết nối video analog (tương tự) truyền thống, dễ nhận biết với 15 chân (pins) xếp thành ba hàng và thường có màu xanh dương.
- Đặc điểm: Chỉ truyền tín hiệu video (không truyền âm thanh), chất lượng giảm dần khi độ phân giải tăng cao hoặc khoảng cách cáp dài do suy hao tín hiệu analog.
- Độ phân giải tối đa: Mặc dù có thể hỗ trợ lý thuyết tới 2048 x 1536, chất lượng hiển thị tối ưu thường là 1024 x 768 hoặc 1280 x 1024 trên các màn hình cũ.

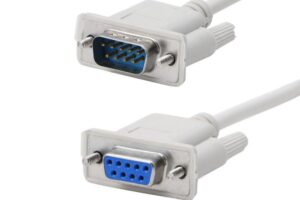

Cổng COM
Cổng COM (Serial Port – cổng nối tiếp) là một “người hùng” thầm lặng trong thế giới công nghiệp và tự động hóa, thường là chuẩn RS-232, RS-422, hoặc RS-485. Nó nổi tiếng với sự đơn giản, độ bền bỉ và khả năng chống nhiễu tuyệt vời. Cổng RS-232 thường có 9 hoặc 25 chân (DB-9/DB-25).
- Phân tích Chuyên sâu về RS-485 (Chuẩn Công nghiệp):
- Nguyên lý Chống nhiễu: RS-485 sử dụng kỹ thuật Differential Signaling (tín hiệu vi sai), truyền dữ liệu qua hai dây dẫn (A và B). Khi nhiễu tác động lên hai dây này là như nhau, bộ nhận có thể dễ dàng loại bỏ nhiễu, giúp nó hoạt động ổn định trong môi trường điện từ ồn ào.
- Khả năng Truyền xa và Đa điểm: RS-485 hỗ trợ truyền dữ liệu ổn định lên tới 1.2 km (với tốc độ chậm) và cho phép kết nối tối đa 32 thiết bị trên cùng một bus (có thể mở rộng lên 256 thiết bị bằng Repeater).
- Điện trở Kết thúc (Termination Resistor): Một chi tiết kỹ thuật mà TTZ luôn tuân thủ là việc sử dụng Termination Resistor (Điện trở kết thúc 120 Ohm) ở hai đầu của bus RS-485. Việc này là bắt buộc để ngăn chặn hiện tượng phản xạ tín hiệu, đảm bảo sự truyền lệnh chính xác tuyệt đối giữa bộ điều khiển trung tâm và các thiết bị ngoại vi (như barrier) qua giao thức Modbus hoặc các giao thức tùy chỉnh khác.
- Tầm quan trọng trong kiểm soát: Đây là giao thức tiêu chuẩn để gửi các lệnh điều khiển cơ bản (“Mở”, “Đóng”) đến các thiết bị cơ khí như Barrier tự động và Turnstile.

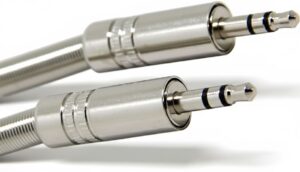

Giắc cắm tai nghe 3.5mm
Giắc cắm tai nghe 3.5mm (hay Audio Jack) là giao diện analog dùng để truyền tín hiệu âm thanh.
- Đặc điểm: Thiết kế hình trụ tròn, phổ biến nhất là 3.5mm (đường kính). Tín hiệu được truyền tải dưới dạng điện áp thay đổi theo thời gian.
- Nguyên lý: Phân biệt qua các đoạn tiếp xúc (Tip, Ring, Sleeve – TRS/TRRS) để truyền tín hiệu kênh trái, kênh phải và microphone.

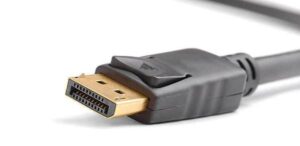

Cổng DisplayPort
Cổng DisplayPort (DP) là một giao diện kỹ thuật số khác, được phát triển như một đối thủ cạnh tranh trực tiếp với HDMI.
- Đặc điểm: Hỗ trợ băng thông cực lớn, có khả năng truyền nhiều luồng video độc lập trên một cáp duy nhất (Multi-Stream Transport – MST).
- Thông số Băng thông: DP 1.4 (Băng thông 32.4 Gbps), DP 2.1 (Băng thông tối đa 80 Gbps).

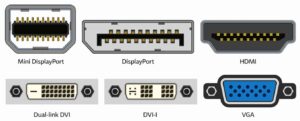

Cổng nào dùng để truyền hình ảnh?
Trong số các cổng phổ biến, có ba loại cổng chính được sử dụng để truyền tín hiệu hình ảnh từ nguồn (máy tính, đầu ghi) đến thiết bị hiển thị (màn hình, máy chiếu): HDMI, DisplayPort, và VGA.
| Cổng Kết Nối | Loại Tín Hiệu | Băng Thông Tối đa (Hiện tại) | Ứng Dụng Đặc Trưng |
|---|---|---|---|
| HDMI | Digital (Kỹ thuật số) | 48 Gbps (HDMI 2.1) | Kết nối TV, Đầu ghi NVR |
| DisplayPort | Digital (Kỹ thuật số) | 80 Gbps (DP 2.1) | Màn hình chuyên nghiệp, Đa màn hình (MST) |
| VGA | Analog (Tương tự) | < 1.5 Gbps (Ước tính hiệu dụng) | Thiết bị cũ, Giải pháp dự phòng |
Lời khuyên từ chuyên gia TTZ: Trong các hệ thống an ninh hiện đại, chúng tôi luôn ưu tiên sử dụng HDMI hoặc DisplayPort để đảm bảo tín hiệu kỹ thuật số: Chất lượng không suy giảm và Truyền tải ổn định, rất quan trọng cho việc giám sát liên tục.
Kết Nối Từ Dữ Liệu Đến Kiểm Soát Ra Vào: Vai Trò Của TTZ Vietnam
Bạn thấy đấy, dù là cổng USB-C truyền file hay cổng Ethernet truyền luồng video 4K, mọi thứ đều xoay quanh hai yếu tố cốt lõi: Tốc độ và Độ tin cậy. Đây là nguyên tắc vàng, và đây cũng chính là triết lý mà TTZ Việt Nam áp dụng khi thiết kế và lắp đặt các hệ thống kiểm soát xe và kiểm soát ra vào của bạn.
Nếu các cổng dữ liệu là giao diện cho thông tin, thì Cổng Barrier, Cổng Xoay (Turnstile), và Cổng Cánh (Flap Barrier) chính là những cổng kết nối vật lý cho con người và phương tiện. Chúng tôi không chỉ lắp đặt thiết bị; chúng tôi tích hợp các hệ thống để đảm bảo:
- Kết nối ổn định và Công nghiệp: Sử dụng cáp Ethernet chất lượng cao và giao thức COM/RS-485 chuẩn công nghiệp. Sự hiểu biết sâu sắc về kỹ thuật Differential Signaling cho phép chúng tôi thiết lập các đường truyền điều khiển vững chắc, vượt qua mọi nhiễu điện từ.
- Quản lý Lớp Vật Lý (Physical Layer): Ngoài việc đảm bảo giao tiếp phần mềm, TTZ còn chuyên sâu trong việc bảo vệ các cổng kết nối khỏi tác động vật lý. Chúng tôi luôn sử dụng các thiết bị chống sét lan truyền (Surge Protection Devices) chuyên dụng cho đường dây nguồn và đường truyền dữ liệu (Ethernet/RS-485) của các thiết bị ngoài trời. Đây là bước quan trọng để bảo vệ các bo mạch điện tử nhạy cảm khỏi rủi ro quá áp hoặc sét đánh gián tiếp, yếu tố then chốt quyết định tuổi thọ và độ tin cậy của hệ thống.
- Tốc độ xử lý Tức thời: Hệ thống xử lý của TTZ (bao gồm LPR và đọc thẻ) được tối ưu hóa để đưa ra quyết định “Mở/Đóng cổng” chỉ trong mili giây, nhờ vào việc tối ưu hóa QoS trên mạng và sự ổn định của giao tiếp RS-485.
TTZ Việt Nam, với hơn 10 năm kinh nghiệm, không chỉ là nhà cung cấp; chúng tôi là chuyên gia tích hợp hiểu rõ rằng một hệ thống kiểm soát ra vào hiệu quả phải là sự kết hợp hoàn hảo giữa công nghệ phần cứng chất lượng (các “cổng” vật lý và điện tử) và phần mềm quản lý thông minh.
Kết luận
Chúng ta vừa cùng nhau khám phá “lục địa” của các cổng kết nối—những chi tiết tưởng chừng nhỏ bé nhưng lại quyết định tốc độ, chất lượng và độ ổn định của mọi hệ thống. Dù bạn đang cắm một chiếc USB-C siêu tốc hay kết nối một camera IP qua cổng Ethernet, sự thấu hiểu về các tiêu chuẩn này là chìa khóa để vận hành công nghệ hiệu quả.
Và khi bạn mở rộng góc nhìn từ cổng dữ liệu sang cổng kiểm soát ra vào vật lý—những barrier, turnstile—thì nguyên tắc vẫn y nguyên: Mọi kết nối phải đáng tin cậy. Đó là lời cam kết mà TTZ Việt Nam đã và đang thực hiện suốt hơn 10 năm qua, mang đến những giải pháp kiểm soát xe và an ninh ra vào chất lượng nhất cho thị trường Việt Nam.
