Cảm biến quang là gì? Cấu tạo và Phân loại cảm biến quang

Trong lĩnh vực kiểm soát xe và ra vào—nơi tốc độ vận hành phải song hành với an toàn tuyệt đối—Cảm biến quang (Photoelectric Sensor) được xem là chìa khóa vàng. Với hơn một thập kỷ kinh nghiệm triển khai các giải pháp tự động tại Việt Nam, TTZ Việt Nam nhận thấy công nghệ này là giải pháp cốt lõi để loại bỏ rủi ro.

Các hệ thống tự động như barrier, cổng trượt thường đối mặt với rủi ro va chạm phương tiện hoặc người đi bộ, cùng với thách thức quản lý như tình trạng “tailgating” (xe len lỏi). Những sự cố này không chỉ gây thiệt hại về tài sản mà còn ảnh hưởng đến uy tín vận hành.

Nhu cầu cấp thiết đặt ra là phải trang bị cho hệ thống khả năng phát hiện vật thể chính xác, không bị ảnh hưởng bởi điều kiện môi trường.

Cảm biến quang không chỉ là một phụ kiện, mà là trái tim của an toàn và hiệu suất. Bài viết này, đúc kết từ kinh nghiệm thực chiến của TTZ Việt Nam, sẽ phân tích chuyên sâu về cấu tạo, nguyên lý hoạt động và các ứng dụng tối ưu của cảm biến quang, giúp độc giả có cái nhìn toàn diện nhất trước khi đưa ra quyết định đầu tư.

NỘI DUNG BÀI VIẾT

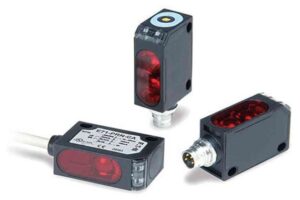

Cảm biến quang là gì?

Theo Wikipedia, cảm biến quang là thiết bị điện tử sử dụng ánh sáng (thường là ánh sáng hồng ngoại, không nhìn thấy) để phát hiện sự hiện diện hoặc vắng mặt của một vật thể, dựa trên nguyên lý thu và phát tín hiệu quang học.

Trong các hệ thống kiểm soát xe và kiểm soát ra vào, cảm biến quang hoạt động như một công tắc không tiếp xúc: khi phát hiện vật thể, nó sẽ chuyển trạng thái và gửi tín hiệu điều khiển (ví dụ: dừng barrier, mở cổng, hoặc đếm lượt xe).

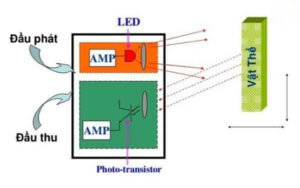

Cấu tạo và nguyên lý hoạt động của cảm biến quang

Cảm biến quang được cấu tạo từ các thành phần chính sau:

Bộ Phát Sóng (Emitter): Thường là một đèn LED phát ra chùm tia hồng ngoại hoặc ánh sáng nhìn thấy.
Bộ Thu Sóng (Receiver): Là một linh kiện quang điện (Phototransistor hoặc Photodiode) có nhiệm vụ nhận lại chùm tia sáng do Bộ Phát gửi đến.
Mạch Xử Lý Tín Hiệu (Output Circuit): Chuyển đổi tín hiệu quang nhận được (hoặc không nhận được) thành tín hiệu điện tử đầu ra (ON/OFF) để điều khiển thiết bị ngoại vi.

Nguyên lý hoạt động cơ bản:

Bộ Phát liên tục gửi ánh sáng. Tùy thuộc vào loại cảm biến, ánh sáng này sẽ đi thẳng đến Bộ Thu, hoặc được phản xạ từ một gương/vật thể, rồi mới quay lại Bộ Thu. Khi vật thể chắn ngang hoặc thay đổi đường đi của ánh sáng, mạch xử lý sẽ phát hiện sự thay đổi này và kích hoạt tín hiệu đầu ra.

Ưu và nhược điểm của cảm biến quang

Dù là “người hùng”, cảm biến quang cũng có những điểm mạnh và điểm cần lưu ý mà bạn cần nắm rõ:

Ưu Điểm (Pros)	Nhược Điểm (Cons)
Độ nhạy và tốc độ cao: Phát hiện vật thể không tiếp xúc, phản ứng trong mili giây, lý tưởng cho barrier tốc độ cao.	Dễ bị ảnh hưởng bởi môi trường: Bụi bẩn, sương mù, mưa lớn có thể làm giảm tầm phát hiện và độ chính xác.
Phạm vi hoạt động rộng: Tầm phát hiện có thể lên tới hàng chục mét (đối với loại thu phát đối xứng).	Đôi khi bị nhiễu bởi ánh sáng mạnh: Ánh sáng mặt trời trực tiếp, đặc biệt là ánh sáng từ đèn xe, có thể gây nhiễu nếu cảm biến không có tính năng lọc.
Tuổi thọ cao và không mài mòn: Do không có bộ phận cơ khí chuyển động hay tiếp xúc vật lý.	Yêu cầu lắp đặt chính xác: Đặc biệt với loại thu phát đối xứng và phản xạ gương, hai bộ phận phải thẳng hàng tuyệt đối.
Giá thành hợp lý: Chi phí đầu tư ban đầu thấp hơn nhiều so với các công nghệ nhận dạng phức tạp khác.	Không đo được khoảng cách chính xác: Chỉ phát hiện vật thể (có/không), không cho biết vật thể cách xa bao nhiêu (trừ một số loại cảm biến đặc biệt).

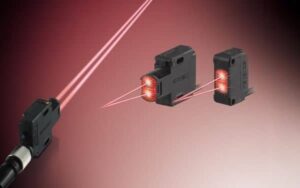

Đặc điểm của cảm biến quang

Đo lường không tiếp xúc

Cảm biến quang học phát hiện vật thể mà không cần tiếp xúc vật lý. Điều này giúp đo lường mà không gây hư hại, đặc biệt phù hợp với các vật liệu và bề mặt mỏng manh, cũng như trong các môi trường yêu cầu vệ sinh cao. Chúng cũng rất hiệu quả khi phát hiện vật thể chuyển động và làm việc trong môi trường khắc nghiệt như nhiệt độ hoặc áp suất cao. So với cảm biến tiếp xúc, cảm biến quang học ít bị ma sát và mài mòn, mang lại lợi thế về tuổi thọ cao hơn. Chúng được sử dụng rộng rãi trong các lĩnh vực yêu cầu môi trường sạch như ngành thực phẩm, dược phẩm và sản xuất chất bán dẫn.

Tốc độ phản hồi nhanh

Vì hoạt động dựa trên tốc độ ánh sáng, cảm biến quang học có thể phản hồi cực kỳ nhanh, ở mức micro giây. Nhờ đó, chúng rất phù hợp cho các dây chuyền sản xuất tốc độ cao và hệ thống kiểm soát chất lượng. Ví dụ, chúng có thể phát hiện các hạt nhỏ đang bay hay định vị chính xác các sản phẩm di chuyển nhanh. Chúng cũng thích hợp cho việc điều khiển phản hồi thời gian thực và đếm sản phẩm với tốc độ cao. Tốc độ này còn được ứng dụng để điều khiển robot công nghiệp và phát hiện kẹt giấy trong máy in tốc độ cao.

Phạm vi phát hiện rộng

Cảm biến quang học sử dụng tính chất truyền thẳng của ánh sáng để phát hiện vật thể trong phạm vi rộng, từ khoảng cách ngắn đến dài. Việc sử dụng thấu kính và gương giúp mở rộng phạm vi phát hiện hoặc hội tụ ánh sáng vào các khu vực nhỏ hơn. Đặc điểm này cho phép cảm biến quang học thực hiện nhiều nhiệm vụ khác nhau, từ phát hiện các chi tiết nhỏ đến đo lường vị trí của các vật thể lớn. Và vì một cảm biến duy nhất có thể bao phủ một khu vực rộng, số lượng cảm biến cần sử dụng sẽ giảm đi, góp phần tiết kiệm chi phí. Chúng được dùng trong nhiều lĩnh vực như hệ thống phát hiện người ra vào tòa nhà và phát hiện vật thể trong các nhà kho lớn.

Đa dạng thuộc tính có thể phát hiện

Cảm biến quang học không chỉ phát hiện sự hiện diện của vật thể mà còn nhiều thuộc tính khác như màu sắc, độ trong suốt, độ phản chiếu và hình dạng. Sự linh hoạt này giúp chúng phù hợp với các nhiệm vụ phức tạp như kiểm soát chất lượng sản phẩm, phân loại và nhận dạng. Ví dụ, ngành thực phẩm dùng chúng để phát hiện dị vật, còn ngành ô tô sử dụng để kiểm tra chất lượng sơn. Chúng cũng được dùng để đọc thông tin quang học như mã vạch và mã QR. Hơn nữa, bằng cách chọn bước sóng ánh sáng phù hợp, cảm biến quang học có thể sử dụng cả ánh sáng nhìn thấy, hồng ngoại và tử ngoại để phát hiện.

Nhạy cảm với các yếu tố môi trường

Cảm biến quang học dễ bị ảnh hưởng bởi các yếu tố môi trường như ánh sáng xung quanh, bụi bẩn, độ ẩm và rung động. Việc lắp đặt và bảo vệ cảm biến đúng cách là rất cần thiết. Đặc biệt ở những nơi ánh sáng có thể thay đổi như ngoài trời hoặc trong nhà máy, các biện pháp ngăn ngừa lỗi phát hiện là rất quan trọng. Các bộ lọc và việc định vị cảm biến cẩn thận có thể giảm thiểu tác động của các yếu tố này. Ngoài ra, việc cải thiện khả năng chống bụi, chống nước và bổ sung tính năng bù nhiệt độ cho cảm biến cũng giúp ích. Thêm vào đó, việc bảo trì và hiệu chuẩn định kỳ là rất quan trọng để duy trì hiệu suất ổn định.

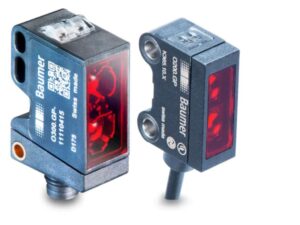

Thông số đặc trưng của cảm biến quang

Khi chọn mua, đừng chỉ nhìn vào thương hiệu. Hãy chú trọng 4 thông số kỹ thuật cốt lõi này:

Phạm vi Phát hiện (Sensing Distance): Là khoảng cách tối đa mà cảm biến có thể phát hiện vật thể. TTZ khuyên bạn nên chọn cảm biến có phạm vi phát hiện lớn hơn khoảng cách thực tế của làn xe để đảm bảo hoạt động ổn định và bền bỉ, không cần chạy hết công suất.
Thời gian Đáp ứng (Response Time): Thời gian từ lúc vật thể xuất hiện đến lúc cảm biến gửi tín hiệu. Thông số này cực kỳ quan trọng đối với các barrier tốc độ cao (dưới 1s), thường phải có thời gian đáp ứng chỉ vài mili giây (ms).
Độ Bền Vật Lý (IP Rating): Chỉ số bảo vệ chống bụi và nước (ví dụ: IP65, IP67). Tại môi trường Việt Nam với mưa và bụi đường, bạn bắt buộc phải chọn cảm biến đạt chuẩn IP65 trở lên để đảm bảo tuổi thọ.
Tần số Chuyển mạch (Switching Frequency): Số lần cảm biến có thể chuyển trạng thái trong một giây. Thông số này quyết định khả năng đếm vật thể di chuyển nhanh, quan trọng cho việc đếm xe tại các trạm thu phí tốc độ cao.

Có các loại cảm biến quang nào?

Trong lĩnh vực kiểm soát ra vào, chúng ta thường sử dụng bốn loại cảm biến quang chính:

Cảm biến quang thu phát độc lập (Through-Beam Sensor)

Đặc điểm: Bao gồm một Bộ Phát và một Bộ Thu tách rời, đặt đối diện nhau.
Ưu điểm: Độ tin cậy cao nhất, tầm phát hiện xa nhất (thường là 10-60m), ít bị ảnh hưởng bởi bề mặt vật thể.
Ứng dụng thực tiễn: Lưới an toàn chống kẹt cho cổng trượt và barrier xe ra vào. Đây là lựa chọn số 1 cho các khu vực yêu cầu an toàn tuyệt đối.

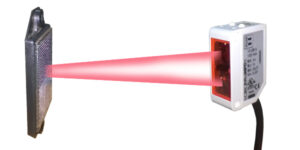

Cảm biến quang phản xạ gương (Retro-Reflective Sensor)

Đặc điểm: Bộ Phát và Bộ Thu chung một vỏ, hoạt động với một gương phản xạ được đặt đối diện. Ánh sáng phát ra đập vào gương và phản xạ lại Bộ Thu.
Ưu điểm: Chỉ cần lắp đặt và đi dây một bên, tiết kiệm công sức lắp đặt.
Ứng dụng thực tiễn: Phù hợp với các làn xe hẹp, nơi khó đi dây hoặc lắp đặt thiết bị ở cả hai bên, hoặc các dự án nâng cấp cần giảm thiểu công việc dân dụng.

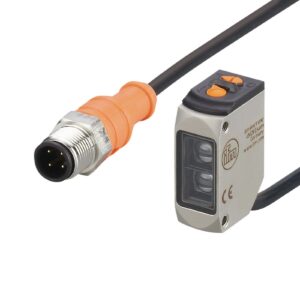

Cảm biến quang phản xạ khuếch tán (Diffuse Sensor)

Đặc điểm: Bộ Phát và Bộ Thu chung một vỏ, không cần gương. Nó phát hiện vật thể dựa trên lượng ánh sáng phản xạ trở lại từ chính bề mặt vật thể đó.
Ưu điểm: Lắp đặt đơn giản nhất, chỉ cần một thiết bị.
Ứng dụng thực tiễn: Thường dùng để đếm vật thể ở khoảng cách gần (dưới 1m) hoặc để xác nhận sự có mặt của xe trong vùng bốc dỡ hàng hóa. Tuy nhiên, nó dễ bị ảnh hưởng bởi màu sắc và độ phản xạ của vật thể.

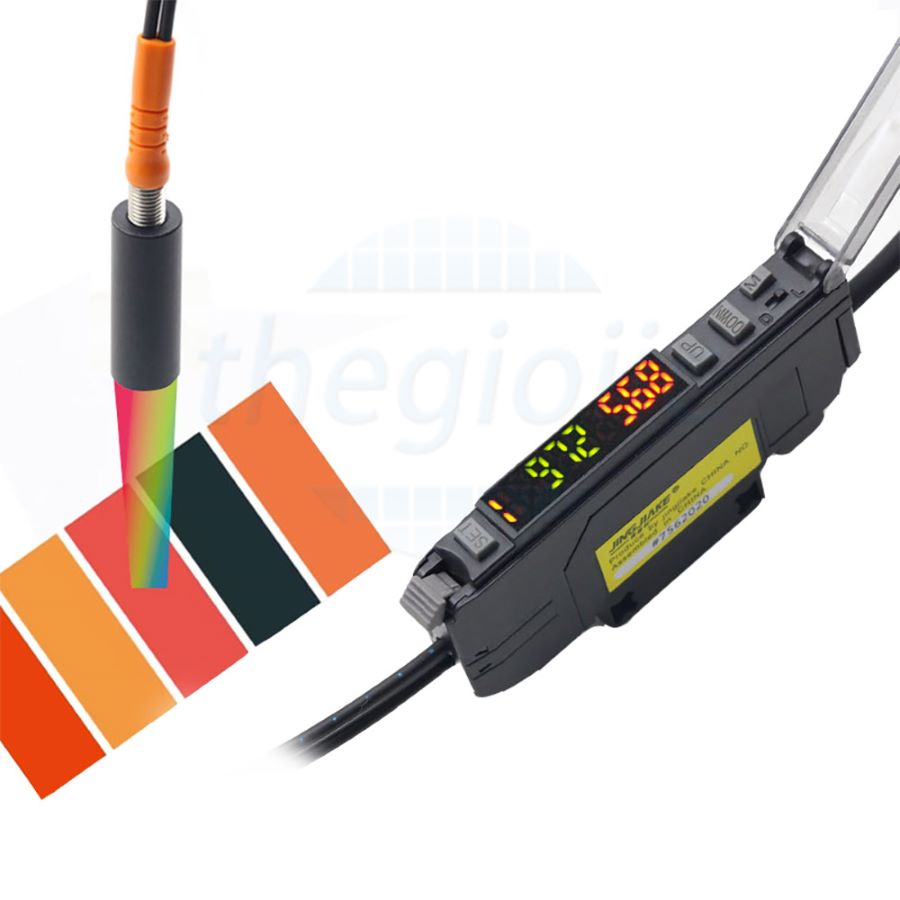

Cảm biến quang phát hiện màu (Color Sensor)

Đặc điểm: Là loại cảm biến chuyên dụng, có khả năng phân tích ánh sáng phản xạ từ vật thể để xác định màu sắc của vật thể đó.
Ứng dụng thực tiễn: Dù ít phổ biến hơn trong bãi đỗ xe thông thường, nhưng nó có giá trị cao trong các ứng dụng đặc biệt như:
- Phân loại container hoặc xe tải theo màu sắc tại các cảng hoặc khu công nghiệp.
- Kiểm tra tem nhãn hoặc nhãn màu được dán trên hàng hóa/phương tiện để xác nhận tính hợp lệ khi ra vào.

Vai trò quan trọng của cảm biến quang trong kiểm soát xe

Tại TTZ, chúng tôi luôn nhìn nhận cảm biến quang là thành phần cốt lõi tạo nên sự thông minh và an toàn cho giải pháp kiểm soát. Nó giải quyết triệt để các vấn đề sau:

An toàn chống kẹt (Anti-Pinch Safety)

Đây là vai trò quan trọng nhất. Cảm biến quang là hệ thống bảo vệ cấp 1, có nhiệm vụ:

Dừng/Đảo chiều Barrier: Khi xe vừa đi qua barrier, cảm biến quang sẽ giữ barrier mở. Nếu trong quá trình hạ, cảm biến phát hiện vật cản (dù là người hay nóc xe), nó ngay lập tức gửi lệnh dừng hoặc đảo chiều nâng lên, loại bỏ nguy cơ va chạm.
Bảo vệ tuyệt đối cho người đi bộ: Tại các cổng trượt, chúng tôi thường lắp đặt hai hoặc ba cặp cảm biến ở các độ cao khác nhau để tạo thành “lưới an toàn”, đảm bảo cả người lớn lẫn trẻ em đều được bảo vệ.

Nâng cao hiệu suất vận hành và tốc độ

Trong điều kiện giao thông đông đúc, tốc độ qua cổng là điểm mấu chốt:

Phân làn chính xác và dứt khoát: Cảm biến quang xác nhận chắc chắn rằng phương tiện đã đi qua khỏi khu vực nguy hiểm. Điều này giúp hệ thống barrier đóng lại ngay lập tức (không bị trì hoãn) nhưng vẫn đảm bảo an toàn, từ đó rút ngắn thời gian chờ đợi cho các xe phía sau.
Kích hoạt hệ thống: Trong nhiều trường hợp, cảm biến quang được sử dụng để kích hoạt camera nhận dạng biển số (ANPR) hoặc kích hoạt máy phát thẻ, đảm bảo chỉ hoạt động khi có xe thật sự đến gần, tiết kiệm năng lượng và giảm tải cho hệ thống.

Chống len lỏi hiệu quả

Vấn đề len lỏi, đặc biệt là xe máy cố gắng vượt qua sau một chiếc xe đã quẹt thẻ, là một thách thức lớn tại Việt Nam.

Thiết lập Khu vực Phát hiện Nhỏ: Bằng cách lắp đặt nhiều cảm biến thu phát độc lập sát nhau, chúng ta có thể tạo ra một “bức màn ánh sáng” cực kỳ nhạy. Hệ thống sẽ phát hiện ngay lập tức nếu có hai vật thể đi qua cùng một lúc, từ chối lệnh đóng cổng và cảnh báo bảo vệ.

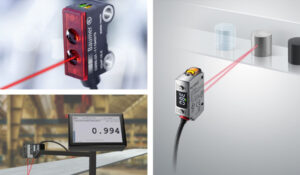

Làm thế nào để chọn cảm biến quang phù hợp?

Dựa trên kinh nghiệm của TTZ, việc lựa chọn cảm biến phải dựa trên mục đích sử dụng và môi trường thực tế:

Chọn loại cảm biến theo mục đích

An toàn chống kẹt (Safety Barrier/Gate): BẮT BUỘC chọn Thu Phát Độc Lập (Through-Beam). Đây là loại đáng tin cậy nhất vì nó không phụ thuộc vào màu sắc hay độ bóng của phương tiện.
Kiểm soát/Đếm xe (Chỉ cần 1 bên): Có thể cân nhắc Phản Xạ Gương (Retro-Reflective) để tối ưu chi phí và lắp đặt.
Nhận dạng đặc biệt (Màu sắc, Nhãn dán): Cần sử dụng Cảm biến Phát hiện Màu chuyên dụng.

Tính toán độ cao lắp đặt để tạo “Lưới an toàn”

Đừng chỉ lắp một cặp cảm biến! Hãy tạo ra lưới bảo vệ đa tầng:

Cặp 1 (Tầng thấp – 10-20 cm): Chuyên phát hiện bánh xe, trẻ em, hoặc vật thể nhỏ lăn trên mặt đất. Cực kỳ quan trọng để bảo vệ xe máy và người đi bộ.
Cặp 2 (Tầng giữa – 50-60 cm): Phát hiện thân xe ô tô (dưới đèn pha) và thân người lớn. Đây là vị trí tiêu chuẩn cho an toàn barrier.
Cặp 3 (Tầng cao – 100-120 cm): Dùng cho các ứng dụng đặc biệt như phát hiện xe tải lớn hoặc hàng hóa cao, giúp chống kẹt từ phía trên.

Đối phó với ánh sáng mặt trời

Ánh sáng mặt trời là nguồn nhiễu quang học mạnh nhất. Luôn chọn các cảm biến có tính năng “chống nhiễu quang” hoặc “lọc ánh sáng môi trường” (Ambient Light Filtering). Các sản phẩm chất lượng cao của TTZ thường tích hợp công nghệ này, đảm bảo hoạt động ổn định dưới trời nắng gắt.

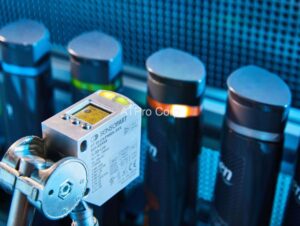

Lưu ý khi sử dụng cảm biến quang để kéo dài tuổi thọ

Cảm biến quang rất bền bỉ, nhưng chúng cần được bảo dưỡng đúng cách, đặc biệt trong điều kiện môi trường khắc nghiệt của Việt Nam:

Vệ sinh định kỳ

Bụi bẩn, mạng nhện, hoặc bùn đất bám vào mắt cảm biến (ống kính Phát và Thu) là nguyên nhân số một gây ra lỗi hoạt động (lỗi “phát hiện sai” hoặc lỗi “không phát hiện”).

Khuyến nghị: Vệ sinh ống kính cảm biến bằng vải mềm và dung dịch chuyên dụng ít nhất mỗi quý một lần, đặc biệt sau mùa mưa hoặc tại các khu vực nhiều bụi.

Kiểm tra độ thẳng hàng (Alignment Check)

Đối với loại Thu Phát Độc Lập và Phản Xạ Gương, một va chạm nhỏ vào cột lắp đặt cũng có thể làm sai lệch góc của cảm biến, dẫn đến tín hiệu không ổn định.

Khuyến nghị: Kiểm tra độ thẳng hàng (alignment) bằng mắt thường và sử dụng đèn báo tín hiệu trên cảm biến. Nhiều cảm biến hiện đại có đèn LED hiển thị cường độ tín hiệu để người vận hành dễ dàng điều chỉnh.

Bảo vệ khỏi tác động cơ học

Dù đạt chuẩn IP cao, cảm biến quang vẫn dễ bị hư hỏng nếu bị va đập mạnh.

Khuyến nghị: Lắp đặt cảm biến trong hộp bảo vệ (housing) hoặc các trụ chuyên dụng, đặc biệt tại những khu vực có mật độ giao thông cao, nơi xe cộ dễ dàng vô tình va chạm khi vào/ra làn.

Kết luận

Rõ ràng, cảm biến quang là một công nghệ không thể thiếu. Nó là lá chắn bảo vệ hàng đầu, giúp hệ thống kiểm soát xe và ra vào của bạn trở nên thông minh, nhanh chóng và an toàn hơn bao giờ hết. Việc đầu tư vào một cảm biến quang chất lượng chính là đầu tư vào việc giảm thiểu rủi ro, nâng cao hiệu suất và bảo vệ uy tín lâu dài của đơn vị bạn.

Hãy để TTZ Việt Nam, với bề dày kinh nghiệm và sự tận tâm tuyệt đối, giúp bạn chọn lựa và triển khai hệ thống cảm biến quang hoàn hảo cho công trình của mình.
