Bạn đang loay hoay tìm kiếm giải pháp thay thế cho những vòng từ (loop detector) rườm rà phải cắt nền đường? Bạn bối rối khi hệ thống kiểm soát an ninh báo động giả liên tục mỗi khi trời mưa hay sương mù? Hay đơn giản, bạn nghe nói nhiều về “cảm biến radar” nhưng chưa thực sự hiểu rõ cơ chế hoạt động cũng như cách lựa chọn sản phẩm phù hợp cho dự án của mình? Đừng lo lắng, bạn đã tìm đúng nơi! Bài viết này của TTZ Việt Nam sẽ là “cuốn cẩm nang” toàn diện nhất, giải đáp tường tận cảm biến radar là gì, mổ xẻ cấu tạo, nguyên lý và giúp bạn ứng dụng công nghệ này để tối ưu hóa chi phí và nâng cao hiệu quả vận hành.
1. Cảm biến radar là gì?
Để trả lời cho câu hỏi cảm biến radar là gì, trước tiên chúng ta cần quay lại với thuật ngữ gốc. RADAR là viết tắt của cụm từ tiếng Anh: RAdio Detection And Ranging (Dò tìm và định vị bằng sóng vô tuyến). Trong ngôn ngữ kỹ thuật chuyên ngành, cảm biến radar là một thiết bị chuyển đổi tín hiệu, hoạt động dựa trên việc phát ra sóng vô tuyến (sóng điện từ) vào không gian và thu nhận tín hiệu phản xạ lại từ các vật thể nằm trong vùng quét.
Khác với các loại cảm biến quang học (camera) hay hồng ngoại (IR) phụ thuộc vào ánh sáng và nhiệt độ, cảm biến radar là “bậc thầy” trong việc hoạt động ở môi trường khắc nghiệt. Nó có khả năng xác định chính xác:
✅ Sự hiện diện: Có vật thể hay không?
✅ Khoảng cách: Vật thể cách bao xa?
✅ Tốc độ: Vật thể đang di chuyển nhanh hay chậm?
✅ Hướng di chuyển: Vật thể đang tiến lại gần hay đi xa?
Ngày nay, nhờ công nghệ vi mạch hóa (MMIC – Monolithic Microwave Integrated Circuit), các cảm biến radar đã được thu nhỏ xuống kích thước cực kỳ nhỏ gọn, được gọi là Radar mmWave (Sóng milimet), hoạt động ở dải tần cao (như 24GHz, 60GHz hoặc 77GHz). Chính dải sóng ngắn này giúp chúng ta đạt được độ chính xác phi thường, biến radar thành “trái tim” của các hệ thống Barie tự động, xe tự lái và kiểm soát an ninh chuyên nghiệp.

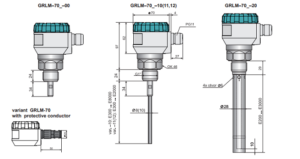

2. Cấu tạo và nguyên lý hoạt động của cảm biến radar
Để hiểu sâu hơn cảm biến radar là gì, chúng ta hãy cùng mổ xẻ cấu tạo và nguyên lý hoạt động, tập trung vào công nghệ hiện đại nhất là Radar Sóng Milimet (mmWave).
2.1. Cấu tạo chi tiết
Một cảm biến radar thương mại điển hình (ví dụ như loại dùng cho Barie của TTZ Việt Nam) thường bao gồm các thành phần chính sau:
- Bộ phát (Transmitter): Đây là nguồn tạo ra sóng điện từ. Nó bao gồm bộ dao động để tạo ra tín hiệu ở tần số mong muốn (ví dụ 24GHz hoặc 77GHz) và bộ khuếch đại để tăng cường công suất tín hiệu.
- Anten (Antenna): “Cánh tay nối dài” của radar. Anten có nhiệm vụ bức xạ năng lượng điện từ vào không gian dưới dạng chùm sóng và thu nhận tín hiệu phản xạ trở lại. Hình dáng và thiết kế của anten sẽ quyết định góc quét (FOV) và độ lợi (Gain) của cảm biến.
- Bộ thu (Receiver): Tiếp nhận tín hiệu phản hồi yếu ớt từ vật thể, sau đó khuếch đại và lọc nhiễu.
- Bộ xử lý tín hiệu (Signal Processor – DSP/MCU): Đây là “bộ não” của cảm biến. Nó phân tích sự khác biệt giữa tín hiệu phát đi và tín hiệu thu về để tính toán các thông số như khoảng cách, tốc độ.
- Giao diện đầu ra (Interface): Chuyển đổi kết quả xử lý thành tín hiệu điện (Relay, RS485, CAN bus, hoặc UART) để điều khiển các thiết bị khác như mở thanh chắn Barie, kích hoạt còi báo động.
2.2. Nguyên lý hoạt động
Nguyên lý hoạt động của cảm biến radar có thể ví von như việc bạn hét vào một vách núi và nghe tiếng vang vọng lại. Tuy nhiên, thay vì âm thanh, radar dùng sóng vô tuyến siêu cao tần. Quá trình này diễn ra theo 3 bước:
- Bước 1: Phát sóng: Cảm biến phát ra chùm sóng điện từ (thường là sóng liên tục điều tần – FMCW hoặc dạng xung) vào khu vực cần giám sát.
- Bước 2: Phản xạ: Khi chùm sóng gặp vật cản (xe ô tô, con người, tường…), một phần năng lượng sẽ bị phản xạ ngược trở lại anten thu.
- Bước 3: Tính toán: Dựa trên tín hiệu thu được, bộ xử lý sẽ áp dụng các định luật vật lý để phân tích:
- Đo khoảng cách (Time of Flight): Dựa vào thời gian sóng đi và về. Công thức cơ bản: D=(c x t)/2 (trong đó c là tốc độ ánh sáng, t là thời gian).
- Đo tốc độ (Hiệu ứng Doppler): Đây là điểm “ăn tiền” nhất của radar. Khi vật thể chuyển động, tần số của sóng phản xạ sẽ thay đổi so với sóng phát ra. Nếu vật đi tới gần, tần số tăng; nếu đi xa, tần số giảm. Dựa vào độ lệch tần số này, radar tính toán chính xác vận tốc vật thể.
🛠️ Góc nhìn chuyên gia: Đối với các dòng cảm biến radar hiện đại dùng cho Barrier (như dòng radar 79GHz mà TTZ đang nghiên cứu triển khai), công nghệ FMCW (Frequency Modulated Continuous Wave) được áp dụng. Nó cho phép đo đồng thời cả khoảng cách và tốc độ với độ chính xác cực cao, loại bỏ hoàn toàn nhiễu từ các vật thể tĩnh không mong muốn (như mặt đường, gờ giảm tốc).
3. Phân loại cảm biến radar
Thị trường hiện nay “thượng vàng hạ cám” với đủ loại cảm biến. Hiểu rõ phân loại sẽ giúp bạn không bị “lạc lối” khi chọn mua. Dựa trên kinh nghiệm triển khai thực tế, tôi chia cảm biến radar thành các nhóm chính sau:
3.1. Phân loại theo tần số hoạt động
Tần số càng cao, bước sóng càng ngắn, cho phép thiết kế anten nhỏ gọn hơn và đạt được độ phân giải tốt hơn (phân biệt các vật thể gần nhau dễ dàng hơn).
| Tần số | Băng tần | Đặc điểm và Ưu điểm | Ứng dụng phổ biến |
| 24 GHz | Băng tần K | Phổ biến, giá thành kinh tế, khả năng xuyên vật liệu tốt. Thường dùng trong các cảm biến đơn giản. | Cảm biến mở cửa tự động, cảm biến an toàn cổng tự động, đo mức chất lỏng. |
| 77 GHz – 79 GHz | Băng tần W | Xu hướng tương lai. Độ phân giải (Resolution) cực cao, anten nhỏ gọn. Phân biệt chính xác giữa xe hơi, xe máy và người đi bộ. | Hệ thống an toàn trên ô tô (ADAS), Barie tự động thông minh (Giải pháp TTZ Việt Nam), hệ thống giám sát chu vi. |
| 5.8 GHz/10 GHz | Băng tần X/C | Giá rẻ, bước sóng dài hơn, độ nhạy và độ chính xác thấp hơn. | Cảm biến chuyển động dân dụng (bật đèn, báo trộm cơ bản). |
3.2. Phân loại theo dạng sóng
| Dạng sóng | Mục tiêu chính | Mô tả hoạt động | Ứng dụng |
| Radar Xung (Pulse) | Khoảng cách xa | Phát ra năng lượng cực lớn dưới dạng xung ngắn, có độ trễ giữa các xung. | Quân sự, hàng không, radar thời tiết. |
| Radar Sóng Liên Tục (CW) | Tốc độ | Phát sóng liên tục ở tần số cố định. Chỉ đo được tốc độ (Doppler), không đo được khoảng cách. | Máy bắn tốc độ của cảnh sát giao thông. |
| Radar Điều Tần (FMCW) | Khoảng cách & Tốc độ | Phát sóng liên tục nhưng thay đổi tần số theo mô hình. Đo lường đồng thời, độ chính xác cao, lọc vật thể tĩnh tốt. | Kiểm soát Barie, đỗ xe thông minh, Robot, Drone. |

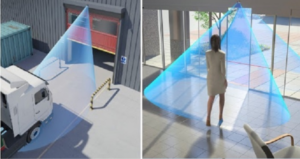

4. Ưu và nhược điểm của cảm biến radar
Không có công nghệ nào là hoàn hảo tuyệt đối. Là một người kỹ thuật trung thực, tôi sẽ chỉ rõ cả hai mặt của vấn đề để bạn có cái nhìn khách quan nhất.
👍 Ưu điểm vượt trội (Lý do bạn nên chọn Radar)
- Chống chịu thời tiết tuyệt đối (All-weather capability): Radar hoạt động mạnh mẽ, xuyên qua được mưa, sương mù, tuyết, bụi bẩn và khói. Điều này khắc phục nhược điểm chí mạng của camera (bị lóa, che khuất) và cảm biến hồng ngoại/laser (bị giảm hiệu suất do mưa).
- Lắp đặt phi xâm lấn (Non-intrusive Installation): Trong các dự án kiểm soát xe, radar được gắn trên thân Barie hoặc cột, loại bỏ hoàn toàn nhu cầu cắt nền đường để chôn vòng từ cảm ứng. Điều này giúp tiết kiệm thời gian, chi phí nhân công và giữ nguyên kết cấu hạ tầng.
- Tính thẩm mỹ và bảo mật cao: Sóng mmWave có khả năng xuyên qua các vật liệu phi kim loại như nhựa, gỗ mỏng, thạch cao. Điều này cho phép lắp đặt cảm biến ẩn, không làm mất đi vẻ đẹp kiến trúc của khu vực lắp đặt.
- Phân loại và lọc nhiễu thông minh: Nhờ Hiệu ứng Doppler và công nghệ FMCW, các radar hiện đại dễ dàng phân biệt được vật thể đang di chuyển hay đứng yên, từ đó loại bỏ các báo động giả do rung lắc của cây cối, lá rơi, hay động vật nhỏ.
- Độ chính xác không đổi: Độ chính xác của phép đo không bị ảnh hưởng bởi sự thay đổi của ánh sáng hay màu sắc vật thể.
👎 Nhược điểm (Những điều cần lưu ý)
- Hiện tượng phản xạ đa đường (Multipath): Trong các khu vực hẹp, có nhiều bề mặt kim loại phẳng và song song (ví dụ: tầng hầm có nhiều cột thép, tường kim loại), sóng radar có thể bị phản xạ nhiều lần, gây sai lệch nhẹ. Tuy nhiên, các dòng radar tiên tiến đã được trang bị thuật toán chống Multipath hiệu quả.
- Chi phí đầu tư ban đầu: Một cảm biến radar chất lượng cao thường có giá thành cao hơn đáng kể so với cảm biến quang học hoặc vòng từ. Tuy nhiên, về tổng chi phí sở hữu (TCO) và tuổi thọ, radar lại tiết kiệm hơn nhờ giảm thiểu chi phí bảo trì và sửa chữa đường.
- Yêu cầu kiến thức kỹ thuật: Để lắp đặt, căn chỉnh góc quét và tối ưu hóa vùng hoạt động của radar cần chuyên môn và kinh nghiệm kỹ thuật cao hơn so với cảm biến truyền thống.
5. Ứng dụng của cảm biến radar
Nếu bạn hỏi tôi đâu là minh chứng rõ nhất cho sức mạnh của radar, tôi xin liệt kê những ứng dụng thực tế mà chính TTZ Việt Nam và các đối tác công nghệ đang triển khai hàng ngày.
5.1. Hệ thống Barie tự động và Kiểm soát ra vào
Đây là ứng dụng mang lại giá trị lớn nhất cho khách hàng của chúng tôi. Thay vì sử dụng vòng từ (phải cắt đường, dễ bị lỗi khi ngập nước), radar được tích hợp trực tiếp vào trụ Barie hoặc lắp đặt phía trên.
- Tính năng Anti-Crashing (Chống va đập): Radar tạo ra một vùng an toàn 3D trước cánh tay Barie. Ngay khi phát hiện vật thể (xe ô tô, xe máy, thậm chí người đi bộ) đang dừng hoặc di chuyển trong vùng này, Barie sẽ lập tức giữ nguyên trạng thái mở.
- Phân loại chính xác: Radar 77GHz có thể phân biệt được xe cộ và người đi bộ, cho phép kích hoạt các kịch bản khác nhau (ví dụ: chỉ cho xe cộ kích hoạt chế độ tự động đóng, bỏ qua người đi bộ để tránh Barie đóng liên tục).
- Tốc độ phản hồi tức thì: Đảm bảo thời gian phản hồi dưới 50ms, giúp Barie luôn phản ứng kịp thời với tốc độ di chuyển của xe.
>>> Xem thêm Hệ thống kiểm soát ra vào thông minh
5.2. Công nghiệp ô tô và hệ thống hỗ trợ lái xe (ADAS)
Radar là trụ cột của công nghệ xe tự hành.
- Phanh khẩn cấp tự động (AEB): Radar 77GHz liên tục đo khoảng cách và tốc độ tương đối với các xe phía trước. Nếu phát hiện nguy cơ va chạm mà tài xế không phản ứng, hệ thống sẽ kích hoạt phanh.
- Cảnh báo điểm mù (BSM): Radar lắp ở góc sau xe quét các phương tiện đi vào “điểm mù” của gương chiếu hậu.
- Kiểm soát hành trình thích ứng (ACC): Giúp xe tự động duy trì khoảng cách an toàn với xe phía trước khi di chuyển trên cao tốc.
5.3. Hệ thống an ninh và giám sát chu vi
Radar thay thế hàng rào vật lý bằng “hàng rào sóng vô tuyến”.
- Trong các nhà máy, sân bay, hoặc khu vực cấm, radar có tầm quét xa (lên tới 100m) và độ chính xác cao. Nó phát hiện sự xâm nhập, xác định vị trí chính xác của kẻ gian, sau đó kích hoạt các camera PTZ quay và phóng to hình ảnh tại điểm đó.
- Hiệu quả cao hơn camera AI, đặc biệt trong điều kiện ban đêm hoặc thời tiết xấu.
5.4. Ứng dụng trong nhà thông minh và chăm sóc sức khỏe
- Cảm biến hiện diện (Presence Sensing): Radar 60GHz có thể phát hiện chuyển động vi mô, thậm chí là nhịp thở của con người. Nó đảm bảo rằng đèn, điều hòa sẽ không tự tắt khi bạn đang ngủ hoặc ngồi yên đọc sách (điều mà cảm biến PIR truyền thống không làm được).
- Giám sát giấc ngủ: Radar được lắp ẩn trong tường hoặc trần nhà để theo dõi chất lượng giấc ngủ, nhịp tim, nhịp thở mà không cần thiết bị đeo tay.
Kết luận
Đến đây, chắc hẳn bạn đã có câu trả lời thỏa đáng cho câu hỏi cảm biến radar là gì. Không chỉ là một thiết bị điện tử, cảm biến radar là bước tiến vượt bậc của công nghệ, mang lại sự chính xác, bền bỉ và thẩm mỹ mà các công nghệ cũ khó lòng so sánh được. Từ việc giữ an toàn cho cánh tay Barie tại các bãi đỗ xe, đến việc bảo vệ ngôi nhà hay hỗ trợ lái xe an toàn, radar đang âm thầm phục vụ cuộc sống của chúng ta mỗi ngày. Hiểu đúng và ứng dụng đúng loại radar không chỉ giúp hệ thống của bạn hoạt động ổn định hơn mà còn tiết kiệm đáng kể chi phí vận hành bảo trì trong tương lai.
