Bạn đang tìm hiểu cảm biến siêu âm là gì vì gặp khó khăn trong việc đo lường khoảng cách, mức chất lỏng trong các bồn chứa kín, hay đang đau đầu tìm kiếm giải pháp phát hiện vật cản cho hệ thống tự động hóa của mình? Việc mơ hồ về thông số kỹ thuật, lo sợ mua nhầm thiết bị không tương thích hoặc lo lắng về độ sai số trong môi trường khắc nghiệt là nỗi lòng chung của rất nhiều kỹ sư và nhà quản lý hiện nay. Hiểu rõ bản chất và cơ chế vận hành của cảm biến siêu âm không chỉ giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm hàng triệu đồng chi phí thay thế mà còn nâng cao tính an toàn cho hệ thống. Bài viết này từ đội ngũ chuyên gia kỹ thuật TTZ Việt Nam sẽ tháo gỡ mọi nút thắt, cung cấp cho bạn cái nhìn từ tổng quan đến chi tiết kỹ thuật, giúp bạn tự tin làm chủ công nghệ này trong thực tế.
1. Cảm biến siêu âm là gì?

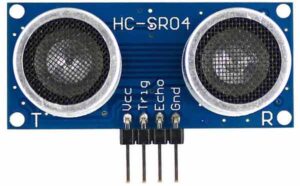

Cảm biến siêu âm (Ultrasonic Sensor) là một thiết bị điện tử dùng để đo khoảng cách đến một vật thể hoặc phát hiện sự hiện diện của vật thể bằng cách phát ra sóng siêu âm và thu lại sóng phản xạ.
Sóng siêu âm là gì? Đó là loại âm thanh có tần số cao hơn ngưỡng nghe thấy của con người (thường là trên 20.000 Hz). Trong công nghiệp, các cảm biến này thường hoạt động ở dải tần từ 40 kHz đến vài trăm kHz.
Ở góc độ kỹ thuật chuyên sâu, cảm biến siêu âm được coi là một bộ chuyển đổi (transducer). Nó chuyển đổi năng lượng điện thành sóng cơ học (sóng âm) và ngược lại. Điểm đặc biệt nhất của loại cảm biến này là khả năng đo lường không tiếp xúc, nghĩa là nó không cần chạm vào vật thể vẫn có thể cho ra kết quả chính xác đến từng milimet.
>> Xem thêm về cảm biến quang là gì? Cấu tạo và phân loại cảm biến quang

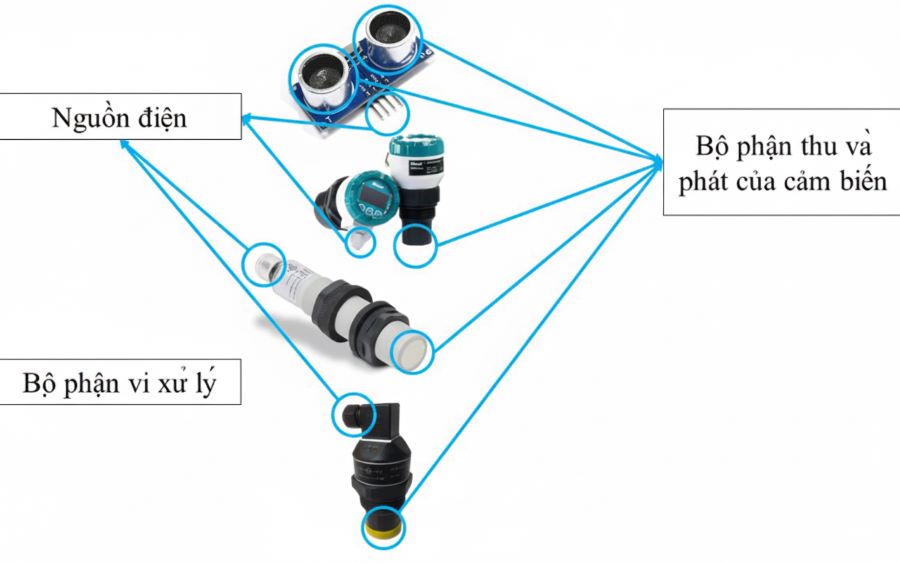

2. Cấu tạo chi tiết của cảm biến siêu âm
Để vận hành bền bỉ trong môi trường công nghiệp, một chiếc cảm biến siêu âm tiêu chuẩn thường bao gồm 4 bộ phận chính:
- Bộ phát (Transmitter): Sử dụng tinh thể gốm áp điện (piezoelectric crystal). Khi có dòng điện chạy qua, tinh thể này rung động ở tần số cực cao và tạo ra sóng siêu âm truyền đi trong môi trường không khí.
- Bộ thu (Receiver): Sau khi sóng âm chạm vào vật thể và phản xạ ngược lại, bộ thu sẽ tiếp nhận năng lượng cơ học này và chuyển đổi ngược lại thành tín hiệu điện. Ở nhiều dòng cảm biến hiện đại, bộ phát và bộ thu được tích hợp chung vào một mắt cảm biến duy nhất để tối ưu kích thước.
- Mạch xử lý tín hiệu (Signal Processing Circuit): Đây là “bộ não” của cảm biến. Nó bao gồm các bộ khuếch đại tín hiệu, bộ lọc nhiễu và bộ vi xử lý để tính toán thời gian từ lúc phát đến lúc thu.
- Vỏ bảo vệ (Housing): Thường được làm bằng nhựa ABS cao cấp hoặc thép không gỉ (Inox 304/316) để chịu được rung động, độ ẩm và các hóa chất ăn mòn trong nhà máy.
3. Nguyên lý hoạt động của cảm biến siêu âm
Cảm biến siêu âm hoạt động dựa trên nguyên lý Thời gian bay (Time of Flight – ToF) của sóng âm. Quá trình này diễn ra như sau:
- Bước 1: Cảm biến phát ra một chuỗi xung sóng siêu âm ngắn.
- Bước 2: Sóng âm truyền đi trong không khí theo hình nón.
- Bước 3: Khi gặp vật cản, sóng âm bị phản xạ ngược lại (Echo).
- Bước 4: Cảm biến thu nhận sóng phản xạ và ghi lại khoảng thời gian t (giây).
Công thức tính khoảng cách: Khoảng cách d từ cảm biến đến vật thể được tính theo công thức: d = (v x t)/2
Trong đó:
- v: Vận tốc âm thanh trong không khí (xấp xỉ 343 m/s ở nhiệt độ 20^C).
- t: Tổng thời gian sóng đi từ cảm biến đến vật thể và quay trở lại.
- Chia cho 2 vì quãng đường sóng đi bao gồm cả lượt đi và lượt về.
⚠️ Lưu ý kỹ thuật từ chuyên gia: Vận tốc âm thanh phụ thuộc rất nhiều vào nhiệt độ môi trường. Do đó, các dòng cảm biến siêu âm cao cấp của TTZ thường tích hợp thêm cảm biến nhiệt độ bên trong để tự động bù sai số, đảm bảo kết quả đo luôn chuẩn xác dù là mùa đông hay mùa hè.
4. Phân loại cảm biến siêu âm phổ biến
Tùy vào nhu cầu sử dụng, chúng ta có thể chia cảm biến siêu âm thành các nhóm chính:
4.1. Dựa trên chức năng
- Cảm biến đo mức (Level Sensors): Chuyên dùng để đo mực nước, dầu, hóa chất trong bồn chứa. Tín hiệu đầu ra thường là Analog (4-20mA hoặc 0-10V).
- Cảm biến tiệm cận (Proximity Sensors): Dùng để phát hiện vật cản trong khoảng cách gần, thường có đầu ra dạng số (Digital – On/Off).
4.2. Dựa trên cấu tạo

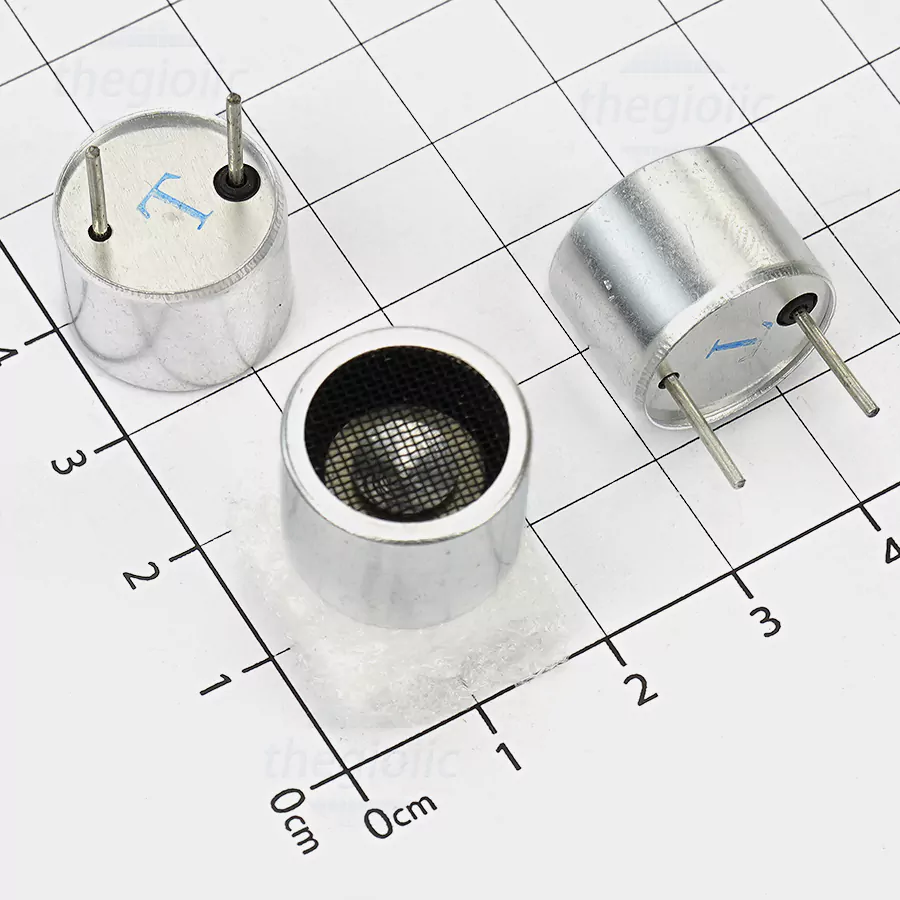

- Loại thu phát tách rời: Có hai mắt riêng biệt, một bên phát và một bên thu. Phù hợp cho các ứng dụng phát hiện vật thể đi ngang qua khe hở.
- Loại thu phát kết hợp: Chỉ có một mắt duy nhất, gọn nhẹ và dễ lắp đặt trong không gian hẹp.
5. Ưu điểm và nhược điểm của cảm biến siêu âm
Để quyết định có nên sử dụng cảm biến siêu âm hay không, bạn cần cân nhắc kỹ các đặc tính sau:
🌟 Ưu điểm
- Không bị ảnh hưởng bởi màu sắc: Khác với cảm biến hồng ngoại hay laser, cảm biến siêu âm hoạt động tốt trên cả vật thể trong suốt (thủy tinh, nước) hoặc vật thể có màu đen tuyền.
- Hoạt động tốt trong môi trường bụi bặm: Sóng âm có thể xuyên qua lớp bụi mỏng hoặc sương mù mà không làm giảm độ chính xác.
- Độ bền cao: Do không tiếp xúc trực tiếp với hóa chất hay vật liệu, cảm biến có tuổi thọ rất dài.
- Đo lường đa dạng: Có thể đo được cả vật thể rắn, lỏng, hạt bụi mịn…
⚠️ Nhược điểm
- Vùng mù (Blind Zone): Mọi cảm biến siêu âm đều có một khoảng cách tối thiểu ngay trước mắt cảm biến mà nó không thể đo được (thường từ 5cm – 20cm).
- Bị ảnh hưởng bởi bề mặt vật thể: Nếu vật thể quá mềm (vải, bông) hoặc có góc nghiêng quá lớn, sóng âm sẽ bị hấp thụ hoặc phản xạ đi hướng khác, khiến cảm biến không thu được tín hiệu.
- Phụ thuộc vào nhiệt độ và gió: Gió thổi mạnh hoặc sự thay đổi nhiệt độ đột ngột có thể làm thay đổi vận tốc âm thanh, gây sai số.
6. Vai trò của cảm biến siêu âm trong hệ thống kiểm soát xe & ra vào
Đây là “sân nhà” của TTZ Việt Nam. Trong các hệ thống an ninh và bãi đỗ xe thông minh, cảm biến siêu âm đóng vai trò như “đôi mắt” thần kỳ, giải quyết những bài toán mà các công nghệ cũ (như vòng từ cảm ứng) không làm được.
6.1. Cảm biến an toàn cho Barrier tự động
Một trong những nỗi lo lớn nhất khi vận hành Barrier là thanh chắn va đập vào xe hoặc người đi bộ.
- Vấn đề: Các loại vòng từ (Loop detector) truyền thống chỉ phát hiện được vật thể kim loại lớn (xe ô tô), hoàn toàn “mù” trước con người, xe máy khung carbon hoặc vật nuôi.
- Giải pháp Siêu âm: Cảm biến siêu âm được lắp trên thân Barrier hoặc cột phụ, tạo ra một vùng quét hình nón ngay dưới thanh chắn.
- Cơ chế: Ngay khi phát hiện bất kỳ vật thể nào (dù là người, xe đạp, trẻ em) trong vùng nguy hiểm, cảm biến sẽ gửi tín hiệu giữ thanh chắn mở hoặc tự động đảo chiều đi lên. Điều này đảm bảo an toàn tuyệt đối, tránh các tai nạn đền bù đáng tiếc.
6.2. Hệ thống dẫn đường bãi đỗ xe thông minh
Nếu bạn từng vào các trung tâm thương mại lớn như Vincom hay Aeon Mall, bạn sẽ thấy đèn báo xanh/đỏ trên trần mỗi vị trí đỗ xe. Đó chính là ứng dụng của cảm biến siêu âm.
- Hoạt động: Cảm biến siêu âm được lắp đặt ngay giữa trần của mỗi ô đậu xe (slot). Nó liên tục đo khoảng cách từ trần xuống sàn.
- Nếu khoảng cách đo được = Khoảng cách sàn (khoảng 2.5m – 3m) ➔ Kết luận: Không có xe ➔ Bật đèn Xanh (Trống).
- Nếu khoảng cách đo được < Khoảng cách sàn (ví dụ chỉ còn 1.5m do vướng nóc xe) ➔ Kết luận: Có xe ➔ Bật đèn Đỏ (Bận).
- Lợi ích: Dữ liệu này được truyền về trung tâm để hiển thị lên bảng LED tổng, giúp tài xế tìm chỗ đỗ nhanh chóng, giảm ùn tắc và khí thải trong hầm.
6.3. Kích hoạt Camera nhận diện biển số
Trong một số hệ thống kiểm soát xe cao cấp, cảm biến siêu âm được dùng để “đánh thức” camera.
- Thay vì để camera quay và xử lý hình ảnh liên tục (gây nóng, tốn tài nguyên), cảm biến siêu âm sẽ phát hiện xe đang tiến tới vùng kiểm soát ở khoảng cách chính xác (ví dụ 3 mét).
- Lúc này, nó gửi tín hiệu Trigger để Camera chụp ảnh ngay lập tức. Điều này giúp hệ thống hoạt động ổn định và tuổi thọ thiết bị cao hơn.
>> Xem thêm công nghệ nhận diện biển số: Thông tin chi tiết về công nghệ an ninh hàng đầu
7. Ứng dụng thực tế của cảm biến siêu âm
Tại TTZ Việt Nam, chúng tôi đã triển khai cảm biến siêu âm vào rất nhiều hệ thống quan trọng:
7.1. Hệ thống quản lý bãi xe thông minh
Đây là ứng dụng phổ biến nhất. Cảm biến siêu âm được lắp đặt ngay trên đỉnh mỗi vị trí đỗ xe để phát hiện có xe hay không. Tín hiệu này được truyền về bảng LED để báo chỗ trống, giúp tài xế tìm chỗ nhanh chóng và chủ bãi xe quản lý hiệu quả 100%.
>> Xem thêm hệ thống kiểm soát xe thông minh TTZ
7.2. Đo mức chất lỏng và vật liệu rời
Trong các nhà máy thực phẩm, hóa chất, cảm biến được gắn trên nắp bồn để đo mực nước, sữa, hoặc hạt nhựa. Ưu điểm không tiếp xúc giúp đảm bảo vệ sinh an toàn thực phẩm và tránh hỏng hóc thiết bị do hóa chất ăn mòn.
7.3. Cảm biến tránh vật cản cho Robot/Xe tự lái
Trong các kho hàng thông minh, AGV (xe tự hành) sử dụng cảm biến siêu âm để “nhìn” thấy vật cản xung quanh, giúp chúng di chuyển an toàn mà không va chạm vào kệ hàng hay con người.
7.4. Đếm sản phẩm trên băng chuyền
Sử dụng sóng âm giúp đếm chính xác các sản phẩm dù chúng được đóng gói trong bao bì nilon trong suốt hay hộp carton tối màu.
8. Cách chọn mua cảm biến siêu âm phù hợp
Để chọn được loại cảm biến “chuẩn bài” cho dự án, bạn cần trả lời các câu hỏi sau:
- Khoảng cách đo tối đa là bao nhiêu? (Thông thường từ 2m, 5m đến 10m).
- Đối tượng đo là gì? (Nước, hóa chất, xe ô tô, hay vật liệu rắn?).
- Tín hiệu đầu ra yêu cầu là gì? (NPN/PNP cho On/Off, hay 4-20mA cho đo mức liên tục?).
- Môi trường lắp đặt có khắc nghiệt không? (Có cần chống nước IP67, IP68 hay chống cháy nổ không?).
9. Tại sao nên chọn giải pháp cảm biến từ TTZ Việt Nam?
Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điện tử và viễn thông, TTZ Việt Nam không chỉ cung cấp linh kiện mà chúng tôi cung cấp Giải pháp hoàn chỉnh.
- ⚡ Thiết bị chính hãng: Cam kết 100% sản phẩm có đầy đủ CO, CQ từ các thương hiệu hàng đầu thế giới.
- 🛠️ Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ tư vấn tận nơi, tính toán vùng mù, góc quét để hệ thống của bạn hoạt động ổn định nhất.
- 🔄 Bảo hành dài hạn: Chính sách 1 đổi 1 và bảo trì định kỳ giúp doanh nghiệp hoàn toàn yên tâm sản xuất.
- 💰 Giá cả cạnh tranh: Chúng tôi tối ưu hóa chuỗi cung ứng để mang lại mức giá tốt nhất cho khách hàng Việt Nam.
Kết luận
Hiểu rõ cảm biến siêu âm là gì và cách thức vận hành của nó là chìa khóa để bạn hiện đại hóa hệ thống quản lý và sản xuất của mình. Dù là đo mức nước trong bồn chứa hay quản lý hàng nghìn chỗ đỗ xe, cảm biến siêu âm vẫn luôn là lựa chọn hàng đầu nhờ sự bền bỉ, chính xác và linh hoạt. Đừng để những sai sót kỹ thuật nhỏ làm ảnh hưởng đến tiến độ của cả một hệ thống lớn. Hãy để công nghệ siêu âm làm việc thay cho sức người.
