Cảm biến từ tính là thiết bị điện tử có khả năng phát hiện kim loại hoặc từ trường ở khoảng cách gần mà không cần tiếp xúc vật lý, đóng vai trò như “giác quan” quan trọng đảm bảo sự chính xác cho dây chuyền tự động hóa. Nếu bạn đang thắc mắc cảm biến từ tính là gì và làm thế nào để ứng dụng nó hiệu quả nhằm nâng cao năng suất, đảm bảo an toàn cho hệ thống, thì bạn đã đến đúng nơi. Bài viết chuyên sâu này của TTZ Việt Nam sẽ không chỉ giải đáp khái niệm cơ bản mà còn đi sâu vào phân tích kỹ thuật, giúp bạn nắm vững nguyên lý hoạt động và bí quyết lựa chọn thiết bị chuẩn xác nhất cho công trình của mình.
1. Cảm biến từ tính là gì?
Cảm biến từ tính (tên tiếng Anh là Magnetic Sensor hoặc phổ biến hơn trong công nghiệp là Inductive Sensor) là một thiết bị điện tử có khả năng phát hiện sự hiện diện của các vật thể (thường là kim loại có từ tính) hoặc độ lớn của từ trường trong một khoảng cách nhất định mà không cần tiếp xúc vật lý trực tiếp.
Trong ngôn ngữ kỹ thuật hàng ngày tại các nhà máy hay công trình, khi nhắc đến “cảm biến từ”, chúng ta thường đang ám chỉ đến Cảm biến tiệm cận cảm ứng từ. Đây là thiết bị đóng vai trò như “con mắt” của hệ thống điều khiển, giúp chuyển đổi các tín hiệu từ môi trường (vị trí vật thể) thành tín hiệu điện để bộ điều khiển (như PLC, bo mạch barrier) xử lý.
💡 Đặc điểm nhận dạng nhanh:
- Thường có hình trụ tròn hoặc hình khối chữ nhật.
- Đầu cảm biến phẳng.
- Có đèn LED báo tín hiệu khi phát hiện vật thể.
- Hoạt động bền bỉ trong môi trường bụi bẩn, dầu mỡ.
2. Cấu tạo và nguyên lý hoạt động của cảm biến từ tính
Để làm chủ được thiết bị, hiểu cảm biến từ tính là gì chưa đủ, chúng ta cần phải tìm hiểu nó dưới góc độ kỹ thuật điện tử. Dù có nhiều hình dạng khác nhau, nhưng hầu hết các loại cảm biến từ công nghiệp đều có chung một kiến trúc cơ bản.

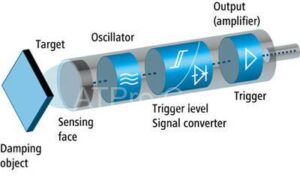

2.1. Cấu tạo của cảm biến từ
Một chiếc cảm biến từ tiêu chuẩn được cấu thành từ 4 bộ phận chính, hoạt động như một chuỗi dây chuyền khép kín:
- Cuộn dây cảm ứng (Inductive Coil): Đây là “trái tim” của cảm biến. Nó nằm ngay tại đầu bề mặt cảm biến, có nhiệm vụ phát ra từ trường biến thiên khi có dòng điện chạy qua.
- Bộ tạo dao động (Oscillator): Bộ phận này cung cấp dòng điện dao động tần số cao cho cuộn dây cảm ứng để tạo ra trường điện từ trường phía trước đầu cảm biến.
- Mạch kích hoạt (Trigger Circuit/Schmitt Trigger): Đóng vai trò như “người gác cổng”. Nó giám sát biên độ dao động của từ trường. Khi biên độ này thay đổi đến một ngưỡng nhất định (do có vật thể kim loại xâm nhập), mạch này sẽ kích hoạt chuyển đổi trạng thái.
- Mạch đầu ra (Output Circuit): Chuyển đổi tín hiệu từ mạch kích hoạt thành tín hiệu điện logic (ON/OFF, 0V/24V) để gửi về bộ điều khiển trung tâm (PLC, Relay).
2.2. Nguyên lý hoạt động của cảm biến từ
Nguyên lý hoạt động của cảm biến từ dựa trên hiện tượng Dòng điện Foucault (Eddy Current). Quá trình này diễn ra như sau:
- Bước 1 – Tạo từ trường: Khi cấp nguồn, bộ tạo dao động kích thích cuộn dây tạo ra một từ trường điện từ tần số cao tỏa ra phía trước bề mặt cảm biến.
- Bước 2 – Vật thể xâm nhập: Khi một vật thể kim loại (ví dụ: thanh chắn barie, chi tiết máy, khung xe ô tô) tiến lại gần và đi vào vùng từ trường này.
- Bước 3 – Sinh dòng điện xoáy: Từ trường biến thiên sẽ cảm ứng ra các dòng điện xoáy (Dòng Foucault) chạy quẩn bên trong bề mặt của vật thể kim loại đó.
- Bước 4 – Tiêu hao năng lượng: Dòng điện xoáy này sẽ tiêu thụ năng lượng từ từ trường của cảm biến, làm cho biên độ dao động của mạch tạo dao động bị suy giảm (yếu đi).
- Bước 5 – Kích hoạt tín hiệu: Mạch Schmitt Trigger phát hiện sự sụt giảm biên độ dao động này. Khi biên độ giảm xuống dưới ngưỡng cài đặt, mạch đầu ra sẽ đổi trạng thái (từ NO sang NC hoặc ngược lại), báo hiệu cho hệ thống biết “Đã phát hiện vật thể”.
⚙️ Lưu ý kỹ thuật: Mức độ suy giảm dao động phụ thuộc vào khoảng cách, kích thước và loại vật liệu của kim loại (Sắt từ tính mạnh sẽ được phát hiện tốt hơn Nhôm hoặc Đồng).

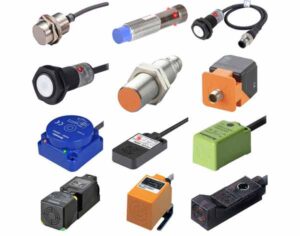

3. Phân loại cảm biến từ
Việc chọn sai loại cảm biến là lỗi phổ biến nhất dẫn đến hệ thống hoạt động chập chờn. Chúng ta có thể phân loại dựa trên các tiêu chí sau:
3.1. Phân loại theo cấu tạo và nguyên lý (Phổ biến nhất)
- Cảm biến tiệm cận cảm ứng (Inductive Sensor):
- Đặc điểm: Chỉ phát hiện kim loại (Sắt, Thép, Inox…).
- Ứng dụng: Dùng trong dây chuyền sản xuất, đếm sản phẩm, giới hạn hành trình máy CNC.
- Cảm biến Hall (Hall Effect Sensor):
- Đặc điểm: Phát hiện từ trường của nam châm vĩnh cửu.
- Ứng dụng: Đo tốc độ động cơ, cảm biến vị trí pít-tông khí nén, tay ga xe điện.
- Cảm biến vòng từ (Loop Detector):
- Đặc điểm: Sử dụng một vòng dây chôn dưới đất làm cuộn cảm lớn.
- Ứng dụng: Phát hiện xe ô tô/xe máy tại các trạm thu phí, bãi giữ xe thông minh, kích hoạt mở barie tự động.
3.2. Phân loại theo đặc tính đầu ra (Output)
Đây là phần quan trọng nhất khi đấu nối điện:
- Cảm biến NPN (Negative-Positive-Negative):
- Khi kích hoạt, đầu ra sẽ nối với cực Âm (0V). Thường gọi là kiểu “Kích Âm” hoặc “Sink”.
- Phổ biến ở các thiết bị điện tử Nhật Bản, Châu Á.
- Cảm biến PNP (Positive-Negative-Positive):
- Khi kích hoạt, đầu ra sẽ nối với cực Dương (+V, ví dụ 24VDC). Thường gọi là kiểu “Kích Dương” hoặc “Source”.
- Phổ biến ở Châu Âu, Mỹ và các dòng PLC Siemens.
- Cảm biến 2 dây (2-wire): Mắc nối tiếp trực tiếp với tải, giống như một công tắc thông thường.
3.3. Phân loại theo hình dáng lắp đặt
- Shielded (Loại có bảo vệ/Đầu bằng): Từ trường tập trung phía trước, có thể lắp đặt chìm bằng mặt với kim loại xung quanh mà không bị nhiễu. Khoảng cách phát hiện ngắn hơn.
- Unshielded (Loại không bảo vệ/Đầu lồi): Đầu cảm biến nhô ra, từ trường tỏa rộng sang hai bên. Không được lắp chìm trong kim loại (phải chừa khoảng cách). Khoảng cách phát hiện xa hơn.
Xem thêm Cảm biến siêu âm là gì? Cấu tại, nguyên lý và ứng dụng
4. Ưu điểm và nhược điểm của cảm biến từ tính
Không có thiết bị nào là hoàn hảo. Hiểu rõ ưu nhược điểm giúp bạn thiết kế hệ thống tối ưu hơn.

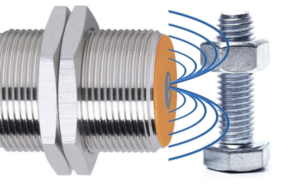

4.1. Ưu điểm
✅Độ bền cực cao: Do không có tiếp điểm cơ khí, không chịu tác động của lực va chạm vật lý nên tuổi thọ rất dài.
✅Hoạt động ổn định trong môi trường khắc nghiệt: Chống chịu tốt với bụi bẩn, dầu mỡ, độ ẩm cao (nhiều loại đạt chuẩn IP67, IP68). Đây là lý do chúng thay thế công tắc hành trình cơ khí trong nhiều trường hợp.
✅Tốc độ phản hồi nhanh: Tần số đáp ứng cao, có thể lên tới vài kHz, phù hợp đếm sản phẩm tốc độ cao.
✅Độ chính xác cao: Ít bị ảnh hưởng bởi màu sắc bề mặt vật thể (khác với cảm biến quang).
4.2. Nhược điểm
❌Khoảng cách phát hiện ngắn: Thông thường chỉ từ 1mm đến 50mm (ngoại trừ Loop Detector chuyên dụng cho xe).
❌Chỉ phát hiện kim loại: Không thể phát hiện nhựa, gỗ, giấy, nước… (với loại Inductive).
❌Bị ảnh hưởng bởi loại kim loại: Khoảng cách phát hiện sẽ giảm đi nếu kim loại đó không phải là sắt từ (ví dụ: Inox 304, Nhôm, Đồng sẽ bị giảm khoảng cách đi 30-50%).
5. Ứng dụng của cảm biến từ
Cảm biến từ hiện diện khắp nơi xung quanh chúng ta, từ những thiết bị nhỏ bé đến các hệ thống công nghiệp khổng lồ. Dưới đây là những ứng dụng điển hình:
5.1. Hệ thống kiểm soát ra vào và Bãi giữ xe thông minh
Trong các dự án mà TTZ Việt Nam triển khai, cảm biến từ đóng vai trò cốt lõi:
- Cảm biến an toàn cho Barrier: Ngăn cần Barrier đóng xuống khi xe vẫn đang ở dưới (sử dụng Loop Detector).
- Tự động mở cửa/cổng: Phát hiện xe tiến đến để mở cổng tự động.
- Đếm lượt xe: Thống kê lưu lượng xe ra vào tại các khu công nghiệp.
5.2. Tự động hóa công nghiệp
- Dây chuyền sản xuất: Đếm số lượng lon bia, linh kiện máy móc chạy trên băng tải.
- Máy CNC/Robot: Xác định điểm gốc (Home position) hoặc giới hạn hành trình trục X, Y, Z.
- Kiểm tra nắp chai: Phát hiện xem chai đã được đóng nắp kim loại hay chưa.
5.3. Các thiết bị dân dụng & Điện tử
- Smartphone/Laptop: Cảm biến Hall giúp tắt màn hình khi gập nắp bao da hoặc gập máy tính.
- Đồng hồ đo tốc độ xe đạp: Đếm số vòng quay của bánh xe thông qua nam châm gắn trên nan hoa.
- Cửa từ an ninh: Phát hiện mở cửa trái phép.
6. Lưu ý khi sử dụng cảm biến từ tính
Khách hàng cần đặc biệt chú ý những điểm sau để tránh “tiền mất tật mang”:
- Chọn đúng nguồn điện áp: Đa số cảm biến công nghiệp dùng nguồn 10-30V DC. Nếu cắm nhầm vào điện xoay chiều 220V AC, cảm biến sẽ nổ ngay lập tức. Hãy đọc kỹ nhãn (Label) trên thân cảm biến.
- Khoảng cách lắp đặt an toàn: Đừng bao giờ thiết lập khoảng cách phát hiện ở mức tối đa (Max sensing range). Ví dụ: Cảm biến ghi 10mm, bạn chỉ nên lắp đặt để vật thể đi qua cách đầu cảm biến khoảng 5mm-7mm. Lý do là sự rung lắc cơ khí và sự sụt áp nguồn có thể làm giảm hiệu năng.

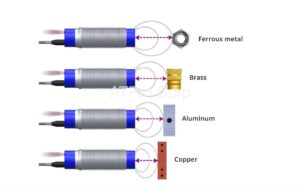

- Lưu ý “Hệ số suy giảm” (Correction Factor): Nếu vật cần phát hiện là Nhôm hoặc Đồng, bạn phải chọn cảm biến có khoảng cách xa hơn hoặc loại chuyên dụng (All-metal sensor).
- Xử lý nhiễu: Tránh đi dây tín hiệu cảm biến chung với dây động lực công suất lớn (như dây motor, biến tần) để tránh nhiễu tín hiệu gây kích hoạt sai.
- Logic NPN/PNP: Kiểm tra kỹ bộ điều khiển (PLC) của bạn nhận tín hiệu mức thấp (0V – cần NPN) hay mức cao (24V – cần PNP). Nếu mua nhầm, bạn sẽ phải dùng thêm Relay trung gian để đảo tín hiệu, gây rắc rối và tốn kém.
7. Kết luận
Cảm biến từ tính là một linh kiện nhỏ bé nhưng mang lại sức mạnh to lớn cho nền công nghiệp tự động hóa và an ninh. Hiểu rõ cảm biến từ tính là gì, nguyên lý hoạt động và cách phân loại không chỉ giúp bạn làm chủ thiết bị mà còn tối ưu hóa chi phí và hiệu quả vận hành cho doanh nghiệp. Hy vọng những chia sẻ chuyên sâu phía trên đã giúp bạn giải tỏa những thắc mắc về thiết bị này. Công nghệ luôn thay đổi, nhưng những nguyên lý nền tảng này sẽ là hành trang vững chắc cho sự nghiệp kỹ thuật của bạn.
