Hệ thống bãi đỗ xe tự động xếp hình

Trong bối cảnh đô thị hóa nhanh và quỹ đất ngày càng hạn chế, nhu cầu tìm kiếm giải pháp đỗ xe hiệu quả, an toàn và tiết kiệm không gian trở nên cấp thiết. Hệ thống bãi đỗ xe tự động xếp hình (Puzzle Parking) ra đời như một bước tiến đột phá, giúp tăng gấp nhiều lần sức chứa xe mà không cần mở rộng diện tích mặt bằng. Với nguyên lý vận hành thông minh, linh hoạt và khả năng tích hợp công nghệ hiện đại, loại hình bãi đỗ xe này đang được ứng dụng rộng rãi tại các thành phố lớn, khu dân cư, văn phòng và trung tâm thương mại. Đây là giải pháp lý tưởng cho các đô thị thông minh trong hiện tại và tương lai.

Mô tả bãi đỗ xe tự động xếp hình

Bãi đỗ xe tự động xếp hình (Puzzle Parking System) là hệ thống đỗ xe bán tự động gồm nhiều tầng và nhiều hàng, trong đó các ô xe (palet) có thể di chuyển theo chiều ngang và chiều dọc nhờ cơ cấu truyền động. Xe được đặt lên palet cố định, không cần lối đi cho mỗi xe như trong bãi truyền thống. Khi cần lấy xe, hệ thống sẽ tự động hoặc bán tự động di chuyển các palet còn lại để tạo lối trống và đưa xe cần lấy xuống vị trí tầng trệt.

Hệ thống này được thiết kế nhằm tối ưu hóa diện tích đỗ xe theo phương đứng và ngang, phù hợp với khu vực đô thị đông đúc có quỹ đất hạn chế.

>> Xem thêm top các bãi đỗ xe phổ biến hiện nay tại đây

Đặc điểm bãi đỗ xe tự động xếp hình

• Cấu trúc module linh hoạt: Hệ thống gồm nhiều tầng và hàng ngang, được lắp ráp từ khung thép chịu lực dạng mô-đun, cho phép dễ dàng mở rộng hoặc điều chỉnh theo diện tích thực tế.
• Cơ chế chuyển động ngang – dọc: Các palet có thể di chuyển linh hoạt để tạo ra lối trống cho việc lấy xe, giúp tối ưu không gian mà không cần lối đi cố định.
• Hoạt động bán tự động hoặc hoàn toàn tự động: Có thể vận hành bằng nút nhấn, bảng điều khiển cảm ứng, hoặc điều khiển từ xa qua phần mềm trung tâm.
• Tương thích với nhiều loại mặt bằng: Phù hợp lắp đặt trong tầng hầm, trên mặt đất, hoặc kết hợp với các công trình có kết cấu đặc biệt như showroom, nhà phố, khách sạn.
• Khả năng tích hợp công nghệ: Dễ dàng kết nối với hệ thống thẻ từ, camera ANPR, cảm biến an toàn, và phần mềm quản lý tập trung.
• Đáp ứng nhiều mức tải trọng: Thiết kế đa dạng từ xe con tiêu chuẩn đến xe SUV, tùy theo cấu hình và thông số kỹ thuật.
• Thời gian thao tác nhanh: Một lượt đỗ hoặc lấy xe thường chỉ mất từ 30 giây đến 1 phút, giúp giảm ùn tắc và tăng trải nghiệm người dùng.
• Đảm bảo an toàn: Có trang bị khóa cơ khí, cảm biến giới hạn hành trình, và dừng khẩn cấp khi phát hiện vật cản hoặc lỗi hệ thống. Cấu trúc theo khung thép module lắp ghép.
• Mỗi ô đỗ có thể di chuyển theo chiều ngang hoặc dọc.
• Hệ thống điều khiển bán tự động hoặc hoàn toàn tự động.
• Phù hợp lắp ngoài trời hoặc trong tầng hầm, khu dân cư, văn phòng, bệnh viện.

Ưu và nhược điểm của bãi đỗ xe tự động xếp hình

Ưu điểm:

• Tiết kiệm diện tích: Không cần đường dẫn xe truyền thống.
• Chi phí hợp lý: So với các hệ thống robot hiện đại, puzzle parking dễ triển khai và bảo trì.
• Thời gian lấy xe nhanh: Chỉ mất 30–60 giây/lượt.
• Linh hoạt trong thiết kế: Có thể mở rộng, thu hẹp hoặc điều chỉnh kết cấu dễ dàng.

Nhược điểm:

• Cần vận hành theo thứ tự (một số xe phải di chuyển để lấy xe khác).
• Không phù hợp cho xe SUV lớn hoặc xe có trọng tải quá khổ nếu thiết kế không đúng tải trọng.
• Yêu cầu người sử dụng tuân thủ đúng quy trình đỗ xe.

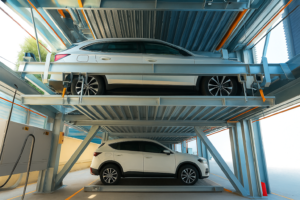

Cách thức vận hành bãi đỗ xe tự động xếp hình

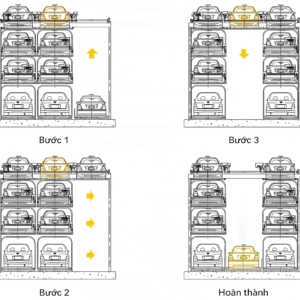

Hệ thống vận hành theo nguyên lý trượt kết hợp nâng – hạ palet chứa xe. Quá trình hoạt động có thể được mô tả cụ thể như sau:

• Đỗ xe: Người dùng điều khiển xe di chuyển vào vị trí ô đỗ trống ở tầng trệt (thường là ô giữa có thể lấy ra được mà không ảnh hưởng đến các xe khác).
• Xác nhận thông tin: Hệ thống quét thẻ từ hoặc mã QR để ghi nhận và lưu trữ dữ liệu xe và vị trí ô đỗ.
• Sắp xếp lại ô đỗ: Khi cần lấy một xe ở vị trí không trống, các palet khác sẽ tự động di chuyển theo chiều ngang hoặc dọc để tạo ra một lối trống, nhờ vào cơ cấu truyền động.
• Hạ xe: Palet chứa xe cần lấy được đưa xuống vị trí tầng trệt bằng hệ thống thang nâng thủy lực hoặc xích kéo.
• Trả xe: Người dùng nhận lại xe tại vị trí tầng trệt. Sau đó hệ thống tự động sắp xếp lại tất cả các ô về trạng thái ban đầu để sẵn sàng cho lượt tiếp theo.

Toàn bộ quá trình được điều khiển bằng bảng điều khiển cố định, ứng dụng trên điện thoại hoặc hệ thống quản lý tập trung (PLC). Tốc độ xử lý thường trong khoảng 30–90 giây mỗi lượt nếu cấu hình hợp lý và bảo trì tốt.

Hệ thống cũng có chế độ vận hành thủ công dự phòng trong trường hợp mất điện hoặc lỗi hệ thống. có thể vận hành qua bảng điều khiển cơ học, phần mềm điều khiển từ xa hoặc qua thẻ từ/ứng dụng thông minh.

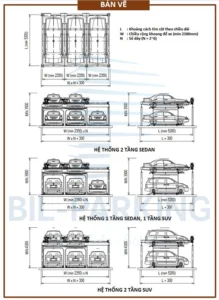

Các loại hệ thống đỗ xe tự động xếp hình

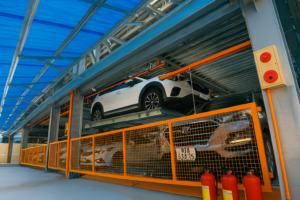

• Hệ 2 tầng – 3 hàng ngang: Phổ biến cho nhà phố và showroom.

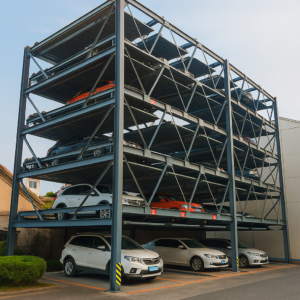

• Hệ 5 tầng – nhiều cột module: Dùng trong bãi xe ngoài trời, khu dân cư.
• Hệ tích hợp thang nâng trung tâm: Cho phép lấy xe trực tiếp mà không cần di chuyển các ô khác.

Các thành phần chính của hệ thống và xuất xứ thiết bị

Hệ thống đỗ xe tự động xếp hình bao gồm các thành phần chính sau:

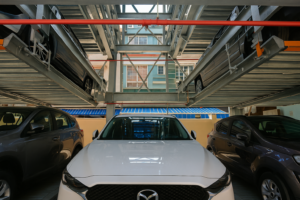

• Khung kết cấu thép chịu lực:

Là bộ phận tạo khung sườn chính, được chế tạo bằng thép CT3 hoặc thép mạ kẽm, sơn tĩnh điện chống gỉ, có xuất xứ từ Hàn Quốc, Trung Quốc hoặc sản xuất tại Việt Nam theo tiêu chuẩn kỹ thuật.

• Palet (mặt sàn đỡ xe):

Mặt sàn di động làm từ thép mạ kẽm, có rãnh chống trượt giúp giữ an toàn cho lốp xe khi đỗ, chịu được tải trọng từ 2–3,5 tấn. Một số hệ cao cấp có lớp phủ epoxy chống dầu.

• Cơ cấu truyền động:

Bao gồm motor điện, hộp giảm tốc, dây xích, puli, thanh trượt – dùng để thực hiện chuyển động ngang và nâng/hạ palet. Thiết bị thường nhập khẩu từ Nhật Bản (Mitsubishi, Hitachi), Đức (Siemens), hoặc Đài Loan.

• Tủ điện điều khiển trung tâm (PLC):

Dùng để lập trình và giám sát toàn bộ quá trình vận hành. Các dòng PLC phổ biến gồm Siemens (Đức), Delta (Đài Loan) hoặc các bộ điều khiển tích hợp do Việt Nam lắp ráp.

• Cảm biến an toàn:

Bao gồm cảm biến giới hạn hành trình, cảm biến quang hồng ngoại, cảm biến từ – đảm bảo xe được căn chỉnh đúng vị trí và ngăn ngừa va chạm khi vận hành.

• Thiết bị hiển thị & điều khiển người dùng:

Bảng điều khiển nút nhấn, màn hình LCD hoặc hệ thống cảm ứng kèm mã QR/thẻ từ để gọi xe, quản lý truy cập.

• Thiết bị dự phòng:

Hệ thống dừng khẩn cấp (Emergency Stop), bộ lưu điện UPS hoặc bộ nâng thủ công khi mất điện.

Tất cả các thành phần đều được thiết kế để hoạt động đồng bộ, đảm bảo độ bền cơ học và an toàn vận hành lâu dài.

Một số tính năng nổi bật của hệ thống đỗ xe xếp hình

• Bảo mật cao: Chỉ người có quyền mới lấy được xe.
• Cảnh báo an toàn: Khi sàn chưa ổn định, hệ thống sẽ khóa thao tác.
• Tự động reset vị trí sàn: Sau mỗi lượt lấy xe.
• Hỗ trợ thẻ từ, mã QR hoặc vân tay.
• Tích hợp màn hình LCD hiển thị trạng thái vận hành.

Puzzle Parking là lựa chọn tối ưu cho các đô thị hiện đại – nơi cần dung hòa giữa mật độ xe ngày càng tăng và mặt bằng hạn chế.

==============================================================
